Муки выбора прицела постигли меня после покупки карабина Вепрь 308. Прицел предполагалось использовать как для развлечений, так и для стрельбы по мелкой дичи на дистанции более 100 метров. Для охоты на копытных загоном уже был приобретен коллиматор, который оказался весьма удобен на дистанции до 100 метров по крупной цели. Так же в арсенале имелся китайский загонник 1-6х24 китайского производства от одного из продаванов ганзы. Но всё же хотелось что-то более аутентичное, более солидное, настоящее, что ли..
Сперва присматривался к ПОСПам, однако качество этих изделий мне не приглянулось. Долго собирал информацию по ПО 6х36 от НПЗ, которой в интернете весьма не много, но отрицательных отзывов вроде бы не было.
Итак, вчера в московском представительстве НПЗ приобрел желанный ПО 6х36-2-1. Модификация предназначается именно для карабина Вепрь, имеет сетку с дальномерной параболой 1,5 метра. Стоимость сего составила почти 11 т.р. И так, что мы имеем:
Добротный прицел с молотковым покрытием серого цвета. В комплекте наглазник, чехол, ключ и паспорт. Внешне нареканий нет. Порадовали колпачки барабанов, прикрепленные к прицелу на тросиках. Сетка четкая, центральная галка имеет усеченную вершину.
Новые прицелы НПЗ на планку Пикатинни
Сетка подсвечивается красным светодиодом, ночью яркость подсветки удобна для прицеливания, днем подсветка делает сетку слаборазличимой. Питание подсветки — пальчиковая батарейка, светоиспускающий элемент — светодиод красного цвета.
Понравилась оптика — днем дает четкую картинку без искажений, в сумерках заметно просветляет картинку, ночью дает подробно рассмотреть дальние освещенные цели. В тех же условиях слабой освещенности китайский 1-6Х24 делал прицеливание почти невозможным, позволял разглядеть только нечеткие контуры.
Но а теперь о грустном:
При попытке посадить прицел на боковую планку обнаружил что зажим кронштейна, выполненный аналогично Тигровому только отличающийся высотой, цеплял своим зацепом только за маленький кусочек ластхвоста. У Вепря в том месте, где должен цепляться этот зажим, на ластхвосте выполнена фрезеровка и зажим цепляется за 2 мм ластхвоста. На фото будет ясно о чем я говорю.
Сегодня же позвонил на завод и высказал свою претензию. Мне сообщили что о проблеме знают, поступает много жалоб, но менять они ничего не будут, т.к. это повлечет изменение оснастки. Этот кронштейн они сделали по образцу Тигрового/СВД, только лишь увеличив его высоту. Народ вроде бы чертыхается, но пользуется, так что и вы выбирайте — либо так, либо никак.
Но предложили еще попробовать модификацию для Сайги, но в этом случае прицел может быть смещен ближе к глазу на 30 мм. Позвонил в Московское отделение, предложили приехать с оружием и всё померить на месте. Предложение хорошее, однако один день специально на это я уже брал, второй раз на работе могут не понять, а ехать мне туда часа 3.
Рассматривал крепление ПОСПов, там для АКобразных идет смещение вперед и зажим другого типа — рамочный, с прогибом основания. Но, боюсь не подойдёт, т.к. положение штифтов отличается, может и винты тоже отличаются, а попробовать негде.
Оптический прицел ПО 6х36 от Новосибирского ПЗ
Отзовитесь, владельцы ПО на Вепрях, Сайге и не только!
2-12-2014 21:08 grib_nick
picture uploading27337
2-12-2014 22:29 Oleg_Ok
Гляньте вот сюда: http://www.npzoptics.ru/catalog/dnevnye_pricely/p06h36_1 , Ваша планка ? 4, а прицел видимо под планку ? 3, на ? 5 тоже не встанет. Интересно, до Вашего фото, я такой планки не разу не видел на Вепре-308, видел их десятка полтора, разных годов, и у одного только планка как ? 5, а остальных именно как у моего, ? 3. Или мне так везло причудливо))).
2-12-2014 22:55 grib_nick
Полагаю что часть боковой планки была выфрезерована для возможности извлечения пальца спускового крючка. Именно туда и попадает зуб.
2-12-2014 23:04 Oleg_Ok
Originally posted by grib_nick:
Полагаю что часть боковой планки была выфрезерована для возможности извлечения пальца спускового крючка. Именно туда и попадает зуб.
3-12-2014 23:37 grib_nick
Сегодня в подробностях пытался разобраться в отличиях креплений Тигр, Вепрь, Сайга по версии НПЗ.
Вывод такой:
ПО 6х36 — с креплением для Тигра/СВД, со упором впереди.
ПО 6х36-1 с креплением для Сайги с упором сзади.
ПО 6х36-2 с креплением для Вепря, т.е. то же крепление, как и для Тигра один в один, но выше на 14 мм посажен прицел. Упор так же впереди.
При этом ПО 6х36-2, т.е. для Вепря, при постановке на планку своим зубом, который зажимает его на боковой планке, попадает на 3/4 на выфрезерованный участок, т.е. висит в воздухе, но краем цепляет буквально за 1-2 мм. При такой установке надо заметно подавать шею вперед для того что бы нормально прицелиться.
Нашел изображение ПО 6х36-1 для Сайги, там упор сзади, а поджимной зуб смещен вперед, попадает на середину планки, как раз там где поперек планки полукруглый паз, т.е. опять на место где паз ластхвоста выфрезерован. Сам зуб довольно узкий, как будет цепляться в этом месте не знаю, надо мерить, прикладывать. Полагаю зацеп будет тоже происходить краями. Прицел при этом заметно смещен назад от положения ПО 6х36-2.
Попробовал прицел с а-ля Веприным зажимом сместить назад миллиметров на 10-15, ориентируясь по картинке, до уровня установки ПО 6х36-1. При такой позиции прижимной зуб отлично попадает всей своей шириной на планку в том месте, где нет никаких фрезеровок. Попробовал при такой позиции прицелиться. Глаз четко встает на дистанцию выходного зрачка или же четко к наглазнику.
Отсюда родилась мысль — поскольку завод и в мыслях не имеет ничего переделывать в этом направлении, то:
1. Поменять прицел на тот, что для Сайги.
2. Просто установить штифт на то крепление, что есть сейчас.
Причем второй вариант мне показался, даже, предпочтительнее. Суть в том, что у Тигрового зажима зуб смещен ближе к задней опоре прицела, а у Саёжного — к передней. При стрельбе в соединении кронштейн-боковая планка возникает сильный крутящий момент, т.к. имеется весьма существенное плечо — от планки до прицела. Задняя опора стремится оторваться от планки, а передняя наоборот прижаться. Так вот крепеж Тигра более эффективно противодействует этому моменту, т.к. ближе к задней опоре и минимизирует в этом месте действие момента.
Такие вот пироги.
Так же на сайте НПЗ указаны положения упорных поверхностей планок Сайги и Тигра относительно глаза. Я так же промерил рулеткой все эти дистанции. Получается что при установке на Вепря прицела ПО 6х36-2, т.е. как бы Вепревого, дистанция до глаза больше рекомендуемой на 30 мм, из-за чего и приходится тянуть шею, но при установке этого прицела в положение, соответствующее прицелу ПО 6х36-1, дистанция до глаза получается на 5 мм меньше рекомендуемой, т.е. гораздо ближе к истине.
Возможность прицеливания открытым прицелом сохраняется во всех случаях, но прицел стоит весьма высоко, к чему необходимо выработать привычку. Можно попробовать установить не завышенный, Тигровый, прицел, но для этого придется снять открытый прицел.
При весьма вменяемом качестве, завод НПЗ подкинул интересное уравнение, в котором несколько неизвестных. Однако же можно было пойти на встречу потребителю и создать нормальное крепление. Но будем исходить из того что есть.
Завтра намечу для себя поездку в славный град Москва, куда мне путь не близок, для того что бы в тесном офисе ?208, в котором приютилось представительство НПЗ в Москве, примерить все возможные вариации на свой карабин. О результатах мытарств чуть позже. Ниже картинки к моим комментариям.
Кронштейн для Сайги. Как выглядит для вепря можно увидеть в фото выше.
Как стоит на Сайге, фото из интернета.
Планки для Тигра и Сайги, с положением упоров относительно глаза.
ПО 6х36 с установленным креплением для Тигра и лежащим рядом креплением от Сайги.
4-12-2014 22:44 grib_nick
В общем долго думал вчера — заколхозить новый упор или примерить другой прицел. Пока ехал в это московское представительство НПЗ всё проклял, 3,5 часа в один конец. Померил у них тот, что позиционируется для Сайги. Этот подходит без переделок. Но всётаки этот не близкий путь разозлил меня на НПЗ и я сдал оптику им обратно и уехал.
На этом моё не долгое знакомство с этим прицелом и закончилось.
Как итог:
Оптика хорошая, но зачем над людьми издеваться-то, зная о проблеме и толкая товар, который попросту не подходит на это оружие?
5-12-2014 17:12 шурик73
Берите стальной крон и прицел редфильд,я долго сам шёл к этому(долгие терни через алюминий к звёздам)))).Редфильд только на примете финансы под новый год не в то русло утекли,а крон купил и поставил,прицел пока вомз 4х32.Но уже нравится ,сезон на тура закрыл, на 350 м точное попадание https://forum.guns.ru/forum_con. st_item_id=3285 Упал сильно на камни и на карабаса,прогнулся верхний колпачёк на регулировочном барабане,думал все пристрелка заново как на ал кронах,однако всё чётко не сбился после токого падения.Вот ссылка если интересно на крон.
http://www.opticdevices.ru/product_621.html
5-12-2014 19:07 grib_nick
Оценил! Кронштейны такие знакомы. С какой сеткой Пилад у вас? Сам в эту сторону смотрю. Хочу параболу, но у них она какая-то не правильная. Пенёк только с одной галкой по вертикали.
В общем поправок не внесёшь ни сеткойни барабанами.
Смотрится весьма прилично в таком сочетании.
5-12-2014 21:54 шурик73
Пилад сетка крест,весьма удобно не ожидал.После посп с параболой,крест показался удобней.Хотя на вкус и цвет .
5-12-2014 21:56 шурик73
Да и ещё досмотрелся,у меня на вепре такой проточки накреплении оптики нет,пост в этой теме #6917 IP
6-12-2014 00:57 grib_nick
Изначально написано шурик73:
Да и ещё досмотрелся,у меня на вепре такой проточки накреплении оптики нет,пост в этой теме #6917 IP
Посмотрел пост. Есть там проточка, как раз между двумя нижними подварками планки. Может быть меньше, но есть. У меня в том месте ластхвост сфрезерован начисто, видимо фрезеровщик лишнего выпил. Если ластхвост в том месте сохраняется, то нормально. Но всёровно прицел стоит далековато от глаза, миллиметров на 15. Мелочь, но всё же.
Хотя и дело привычки.
Можно фото креста? Так как с крестом вертикальные поправки делать? на глаз?
6-12-2014 20:34 шурик73
Для поправк по прицелу нужена сетка милдот.уУ меня проще померял по дальномеру и вперёд.Пристрелял до трёхсот и запомнил показания целчков,поскольку шкала вомз не совпадает с дистанцией(на посп совпадала).Дальше не стреляю.
26-12-2014 13:53 Сергей Новосиб
Вот такой крон отлично держит и упор там где надо.
Источник: forum.guns.ru
Прицелы ПСО, ПО и ПОСП: единство в многообразии
При всем богатстве выбора современных оптических прицелов неизменный интерес охотников и стрелков вызывает прибор с 50-летней историей и военной карьерой. Это ПСО – прицел снайперский оптический, по некоторым данным, изначально «прицел снайперский Овчинникова» (по фамилии конструктора Новосибирского приборостроительного завода).
Одна из причин такой популярности связана с харизмой изделия: человек, выбравший конверсионную версию советско-российского стрелкового оружия – «Тигр», а также «Вепрь» и «Сайгу» — и оптический прицел постарается подобрать максимально аутентичный. Но основной движущей силой, конечно же, будут экономические и практические соображения.
Согласно выданному более полувека назад Техническому заданию ПСО был обязан иметь гарантированный ресурс в 3 тысячи выстрелов и еще 6 тысяч – по испытаниям на аппаратную надежность. 9000 выстрелов для владельца снайперской винтовки, как ее ни назови, означают фактически пожизненную гарантию. Даже если он не охотник, а практикуется в околоспортивных дисциплинах. Все-таки это не стендовая стрельба.
Кроме того, ПСО после снятия-установки не требует пристрелки (что также было оговорено в ТЗ и реализовано на практике). Учитывая современную стоимость боеприпасов, особенно «целевых» или импортных, это, согласитесь, немаловажный фактор.
Как и весьма скромная по любым меркам цена. Поскольку оригинальные ПСО в свободную продажу не поступают и найти их можно только комиссионно, то и оплата за списанные из армии приборы порой бывает ниже нижнего вплоть до традиционной российской «натуральной».
Это касается в основном версии ПСО-1 (4х24), предназначенной для СВД и ее гражданской версии «Тигр» под патрон 7,62х54. Кроме него, Новосибирским приборостроительным заводом выпускаются ПСО-1-1, ПСО-1М2, ПСО-2, ПСО-3, предназначенные для специального оружия – ВСК, ВСС и других. В первую очередь изменения касаются крепления, прицельной сетки и всех регулировочно-подстроечных механизмов, соответствующих баллистике штатного боеприпаса. На фото – ВСС «Винторез» с прицелом ПСО-1-1.
Чисто военным предназначением обусловлен, правда, и единственный заложенный с рождения «минус» конструкции – отсутствие диоптрической подстройки под особенности зрения. Действительно, трудно представить страдающего астигматизмом армейского снайпера. А вот для многих охотников, особенно в возрасте, это может стать проблемой.
К тому же настоящие ПСО любых серий перед появлением на гражданском рынке уже немало потрудились на своем веку. Досталось и корпусу, и механизмам, и оптике. Сравните «картинки» ПСО-1 и современного гражданского ПО 4х24.
Желтизна у армейского образца вызвана не только возрастом, но и использованием так называемой «сотки» — стекла со специальными присадками, обеспечивающими радиационно-оптическую устойчивость (ГОСТы 3514-94/76 и предшествующие). Но это вообще отдельная тема.
В любом случае, если уж решили остановиться на полностью аутентичном армейском прицеле, ищите вариант «посвежее». Иначе можете столкнуться с такой, казалось бы, мелочью, как поиск древней оригинальной батарейки. Сравните:
А вот установленный на ранних версиях прицела подзаряжаемый от любых источников света люминисцентный экранчик служил не только для обнаружения источников инфракрасного излучения, как считают многие, но и реально выступал в роли прообраза ПНВ, обеспечивая ночное распознавание целей на расстоянии до 100-150 метров. Он и был удален из конструкции как раз с появлением отечественных ночных прицелов. Тем не менее, время подобных устройств безвозвратно ушло…
Поэтому если вы приобретаете прицел исключительно для практических целей без тени коллекционирования, обратите внимание на гражданские версии, выпускаемые НПЗ под общим индексом ПО. По показателям прочности, надежности и долговечности они практически ничем не отличаются от военного прототипа. Да, их испытания проводятся по более щадящей программе, например, не при -50, а при -40 градусах, но и детали, и сборочные линии, да и рабочие – одни и те же. К тому же самая экстремальная охота, согласитесь, тоже отличается от боевых действий.
Существенным плюсом гражданских прицелов является их широкая номенклатура. Есть полный аналог ПСО-1 – ПО 4х24. Как и прототип, он предназначен для винтовок СВД/«Тигр».
ПО 4х24-1 для карабинов «Сайга» и «Вепрь» сконструирован с учетом особенностей крепления и баллистики боеприпасов.
Прицелы с увеличенной кратностью и светосилой объектива ПО 6х36, 6х36-1 и 6х36-2 устанавливаются как на «Тигр», так и на конверсионные калашниковские карабины, а также СКС.
Наконец, новосибирцы вывели на рынок линейку панкратических прицелов. На фото «младшая» модель — 1,5-4,5х16 «Тигр».
ПО 3-9х24, предназначенных для «Тигра» и «Вепря», а ПО 3-9х24-1 – и для «Сайги».
Все они, как и современные модификации армейских собратьев, абсолютно герметичны и заполнены осушенным азотом, что гарантирует влагозащищенность и отсутствие запотевания при любых перепадах температур. В надежности и прочности тоже не приходится сомневаться.
Вот выдержка из письма специалиста ФГУП ПО НПЗ, касающаяся проверки изделий завода:
- в горизонтальном направлении (параллельно оптической оси) 328g
- в вертикальном направлении 245g
- в боковом направлении 200g
При этом гражданские прицелы серии ПО сохранили утилитарный армейский подход к технике прицеливания, полностью соответствующей полевым условиям и не требующей особых навыков работы с современными сетками «мил-дот», баллистическими расчетами и прочим. Конечно, любой военный снайпер, даже начинающий, это не пехотный «боец молодой не обученный», но все же…
Не отклоняясь от тематики обзора, вкратце о методике, одинаковой для военных и гражданских приборов. Сами сетки у них отличаются только «конверсионным» уменьшением базиса ростовой дальномерной шкалы с 1,7 метра у ПСО (средний рост человека) до полутора у ПО (на фото).
А так выглядит сетка с включенной подсветкой. В реальности, конечно, резкость намного лучше, чем на фото.
Но за основу возьмем заслуженный армейский вариант.
Из действительно необходимых пояснений следует, пожалуй, сказать, что цена деления шкалы боковых поправок соответствует одной тысячной (0-01). Дальномерная шкала начинается с 200 метров (дистанция прямого выстрела), заканчивается 1000 метрами с шагом 100 м.
При стрельбе до 1000 метров с помощью дальномерной шкалы (или иным способом) определяем дистанцию до цели и барабанчиком вертикальных поправок вводим расстояние. Основная его шкала оцифрована в сотнях метров, дополнительная (сверху) позволяет вводить уточняющую корректировку при выверке прицела (цена деления 0,5 тысячной).
На барабанчике (маховичке) боковых поправок шкала проградуирована от нуля вправо-влево с ценой деления 1 тысячная до 10. В полном соответствии с горизонтальной шкалой сетки.
На торцах маховичков расположена совсем уж «школьная» шпаргалка: на боковом — «влево СТП», «вправо СТП», на верхнем — «вверх СТП» и «вниз СТП».
То есть корректировка средней точки попадания не вызывает при пристрелке никаких трудностей.
Как, впрочем, и сама стрельба из СВД/«Тигра» метров до трехсот. Что у ПСО-1, что у серии ПО, вся механика, включая кронштейны, чрезвычайно надежна и не подвержена уводам и смещениям. Техническая кучность винтовки и ТТХ прицела позволяют на коротких и средних дистанциях удерживать показатели точности в пределах заявленных 1МОА.
С ростом дистанций и при стрельбе с превышениями нарастает влияние внешних факторов, в том числе качества боеприпасов и навыков самого стрелка. Появляется необходимость вычислений, не помешает загодя подготовленная баллистическая таблица.
Если дело дошло до дальномеров с встроенным баллистическим калькулятором и метеостанций, то есть высокоточной дальней стрельбы и горной охоты, экономические соображения начинают отходить на второй план. Логичным продолжением становится мысль о смене самой винтовки на что-то более подходящее хотя бы по массо-габаритным характеристикам.
Прицелу грозит та же участь, поскольку ПСО/ПО не предназначены для установки на планки «Вивера» или верхний «ласточкин хвост». Да и полевые преимущества метрических линейных единиц измерения при использовании калькулятора исчезают.
В этом случае у стрелка появляется достойная альтернатива – изделия белорусского «Зенита» под индексом ПОСП.
В их основе лежит все тот же легендарный ПСО-1, производство которого в середине 80-х годов прошлого столетия было передано с НПЗ на родственные мощности «БелОМО». После известных событий предприятие стало самостоятельным игроком и, следуя логике рыночных отношений, занялось модернизацией продукции.
Сначала гражданские модели практически ничем не отличались от прототипа. В несколько обновленном варианте они и сейчас стоят на конвейере. На фото ПОСП 4х24Т (Т – для «Тигра»).
Расшифровка знаков после наименования прицелов:
- В – предназначен для установки на карабины типа «Вепрь», «Сайга»;
- Т – предназначен для установки на карабины типа «Тигр»;
- W — предназначен для установки на оружие с верхним расположением направляющих планок типа «Weaver», «Picatiny rail»;
- L — предназначен для установки на карабины «Коршун», «Соболь», ПЖ-18НМ;
- L7 — предназначен для установки на карабины «Лось-7» и модификации;
- L9 — предназначен для установки на карабины «Лось-9» и модификации;
- Д (D) – в зависимости от индивидуальных особенностей зрения возможна регулировка окуляра от минус 3 до плюс 3 дптр;
- М – модернизированная дальномерная сетка;
- С – в прицеле предусмотрена возможность выбора яркости подсветки сетки в зависимости от освещенности местности;
- Pro — в прицеле имеется возможность более точной наводки на цель;
- Цифры 1, 2. – номера сетки.
Для наглядности приводим таблицу основных сеток. Следует заметить, что упрощенный вариант — № 10 – нередко используется в прицелах, предназначенных для карабинов «Сайга». Он вполне позволяет решать все задачи, характерные для этого оружия.
Затем на прицелах появилась столь востребованная диоптрическая подстройка (изделия с литерами «Д/D») и, наконец, на рынок вышли приборы увеличенной кратности, а следом и апертуры объектива – 6х42 и 8х42. Ниже представлен ПОСП 6х42ВД.
То есть он имеет диоптрическую подстройку и предназначен для карабинов «Вепрь» и «Сайга».
Завод постепенно расширял номенклатуру изделий. Сейчас на потоке стоят прицелы для карабинов «Коршун», «Соболь», Лось-7» и «Лось-9» На фото ПОСП 8х42 L9.
Широкоугольные прицелы ПО 4х24П2 предназначены как для установки на любые винтовки и карабины, оснащенные боковым креплением типа «ласточкин хвост», так и на автоматическое стрелковое оружие. При использовании кронштейнов с переходниками, возможна установка на модели зарубежных производителей — Heckler https://www.hunting.ru/articles/view/114566/» target=»_blank»]www.hunting.ru[/mask_link]

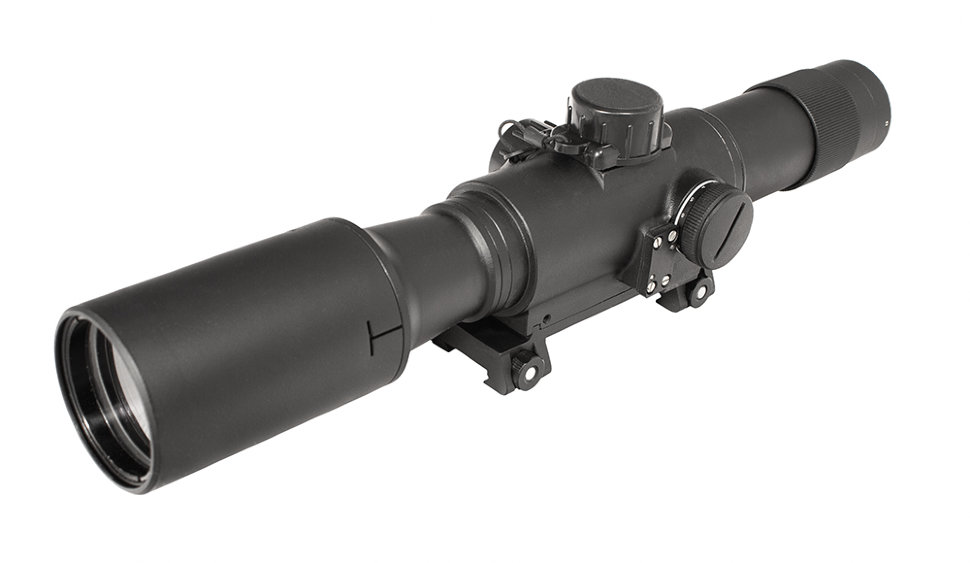

Прицел оптический ПО 6х36-01П (Weaver) c регул.диоптрий
Прицел оптический ПО 6х36-01П (Weaver) c регул.диоптрий предназначен для ходовой охоты, спортивной стрельбы на ближних и средних дистанциях из оружия, оснащённого планкой Вивер. За счёт выходного зрачка 6 мм и подсветки марки подходит для стрельбы при пониженной освещённости, например, на рассвете или в ранних сумерках.
В отличии от ПО 6х36П (Weaver) , модель оснащена механизмом диоптрийной подвижки окуляра в пределах +/- 3 дптр.
Параметры и функции
- Диаметр выходного зрачка 6 мм
- Сетка с дальномерной шкалой 1,5 м
- Полная красная подсветка, 12 градаций яркости
- Закрытые пристрелочные барабанчики, нетеряемые колпачки
- Шаг выверки 3,2 см на 100 м дистанции
- Прочный алюминиевый корпус, работа при -40 C
- Пыле и влагозащита, заполнение азотом
- Быстросъёмное крепление на Weaver
- Низкая посадка на оружии — 34,5 мм
- Несъёмная выдвижная бленда
- Гофрированный наглазник из мягкой резины
Особенности конструкции и применения
Оптика. Прицел-постоянник НПЗ ПО 6х36-01П (Weaver) с 6-кратным увеличением не требует отстройки параллакса. Выходной зрачок 6 мм и апертура 36 мм делают доступной стрельбу при пониженной освещённости, например, в светлых сумерках или в пасмурную погоду. Картинка достаточно светлая, чёткая и контрастная, без цветовых искажений.
На охоту без очков. Окуляр обеспечивает подстройку резкости сетки с учётом зрения стрелка. Диоптрийная подвижка компенсирует дальнозоркость или близорукость в пределах -3 . +3 дптр, позволяя большинству стрелков охотиться без очков.
Баллистическая сетка с подсветкой. Сетка типа ПСО упрощает ввод поправок в полевых условиях, позволяя не пользоваться барабанами выверки. По 4-м вертикальным «галочкам» вносятся поправки на дальность, а размеченная горизонтальная шкала используется для ввода боковых поправок (1 деление шкалы соответствует 1 делению на барабане). Дальность до цели высотой 1,5 м (средний олень или лось) можно определить по дальномерной шкале в левом нижнем углу сетки. Наличие красной подсветки и 12 уровней яркости упрощают стрельбу в сумерках и на ярком солнце, обеспечивая оптимальный контраст между сеткой и целью.
Высокоточная выверка. Тактические барабаны защищены съёмными пластиковыми крышечками. Тросик, пропущенный через проушины, крепит колпачки к корпусу. А через «окошки», если их расположить со стороны стрелка, будет видно положение маховичков относительно центрирующих маркеров. Цена 1 клика 3,2 см на 100 метрах.
Прочная конструкция. Прицел выполнен в ударопрочном пыле и влагозащищённом алюминиевом корпусе, рассчитан на работу в суровых погодных условиях: смазка и герметики не густеют на морозе (до -40 C) и не «текут» по летней жаре (до +40 C), корпус не деформируется даже под прямыми солнечными лучами, а механика не сбоит. Заполняется сухим азотом, чтобы предотвратить внутреннее запотевание оптических поверхностей.
Защита от засветки и сильной отдачи. ПО 6х36-01П Weaver оборудован выдвижной блендой, защищающей линзу объектива от дождя и снега, а глаз стрелка — от прямых солнечных лучей. Бленда несъёмная, в крайних положениях фиксируется байонетным замком. Гофрированный наглазник (съёмный) увеличивает вынос выходного зрачка, снижает давление на глаз при отдаче и предохраняет линзу окуляра от повреждений и загрязнения.
Быстросъёмное крепление. Модель отличается низкой посадкой на оружие (34,5 мм) и быстросъёмным креплением на верхнюю планку Weaver. Встроенный кронштейн оснащён двумя поворотными замками-защёлками с усиленной системой фиксации, исключающей случайный отжим замков.
Комплектация
- Прицел НПЗ ПО 6х36-01П Weaver
- Гофрированный наглазник
- Ключ
- Чехол
- Руководство по эксплуатации
- Упаковочная коробка
Оптические параметры
Источник: www.mil-dot.ru
Оптический прицел НПЗ ПО 6х36 на СВД, Тигр
По адресу улица г. Москва, Кибальчича, 12к2 Вы можете прийти, посмотреть свой товар или подобрать альтернативу. Приходите, мы всегда Вам рады!
Только проверенные решения
Мы продаем только оригинальную продукцию, которая поможет Вам улучшить возможности!
- Обзор
- Характеристики
- Отзывы (0)
Обзор
Оптический прицел НПЗ ПО 6х36-1 со встроенным креплением – отлично подходит для профессиональной охоты. Прицел подходит для установки на СВД, Тигр и Сайга TG-3. Его прицельная кратность 6х и 36-мм объектив с подсветкой марки порадует каждого требовательного охотника.
Обзор прицела
Платформа и практичность
Прицел НПЗ ПО 6х36 помещен в прочнейший корпус готовый к жестким тактическим ситуациям и сильной отдаче. На удивление – корпус получился легкий и необычный (с первого взгляда чувствуется отечественный дизайн). Инженеры НПЗ успешно провели тесты этого прицела на качество и стойкость к нагрузкам.
Герметичный корпус сохраняет прицел недоступным для дождя и грязи. Что делает прибор незаменимым для ежедневной охоты в любых условиях открытой местности при температуре от -40 до +40 °С и влажности не более 95 % (если температура не выше +25 °С).
Маховики
Два тактических барабанчика правок расположены по центру корпуса сверху и справа. Благодаря ребристому покрытию – они легко поворачиваются вручную, даже если Вы в толстых перчатках. Регулировка для пристрелки оружия выполняется:
- По вертикальной плоскости (верхним маховиком);
- Горизонтальной (боковым).
Перед использованием нужно снять защитные колпачки со шкал.
Прицельная сетка 2 в 1
Оптический прицел НПЗ ПО 6х36 оснащен прицельной маркой типа «баллистическая парабола». Сетка имеет красную подсветку и «Т-образную» форму, поэтому подходит как для дневной, так и для ночной охоты (совместима с ПНВ).
Подсветка работает от пальчикового АА аккумулятора и включается тумблером на передней стойке (переключатель закрыт маленькой планкой от случайного переключения).
Наглазник
Прицел укомплектован резиновым наглазником, для смягчения контакта с лицом стрелка (во время отдачи при стрельбе). Длинный наглазник отлично защищает окуляр от повреждений и загрязнений.
Крепление
Прицел НПЗ ПО 6х36 легко установить вручную на карабин «Тигр», у которого сбоку есть основание «Прилив» типа «Ласточкин хвост». После посадки прицел фиксируется защелкой (если есть «качка» – оптику нужно установить повторно). Встроенный кронштейн повышает устойчивость прицела и полностью исключает его смещение.
Комплектация:
- Прицел НПЗ ПО 6х36 на Тигр;
- Наглазник;
- Ключ;
- Чехол;
- Инструкция;
- Упаковка.
Характеристики:
- Страна-производитель: Россия.
- Бренд: НПЗ (Новосибирский Приборостроительный Завод).
- Цвет: чёрный.
- Кратность: 6х.
- Объектив: 36 мм.
- Размеры: 410 x 136 х 72 мм.
- Прицельная марка:
- Баллистическая парабола;
- Подсветка – Да.
- Диаметр – 6 мм;
- Удаление – 66 мм.
Характеристики
| Вес, г | 720 кг |
| Диаметр объектива, мм | 36 |
| Страна производителя | Россия |
| Шаг ввода поправок на 100 м | 1 |
| Длина прицела, мм | 450 |
| Крепление прицела | боковое |
| Гарантия производителя | 1 |
| Производитель | НПЗ Новосибирск |
| Газонаполнение | азот |
| Удаление выходного зрачка, мм | 65 |
| Кратность | постоянная |
| Минимальное оптическое увеличение | 6 |
| Максимальное оптическое увеличение | 6 |
| Максимальное поле зрения (градусы) | 4 |
| Отстройка параллакса | нет |
| Подсветка сетки | да |
| Назначение оптического прицела | Универсальный |
Источник: 50bmg.ru
pavel_novichkov
Уже несколько раз сталкиваюсь с тем, что формат ЖЖ — далеко не самая удобная площадка для творчества. Такими темпами ЖЖ вскоре уподобится Твиттеру, чья бестолковость меня часто выбешивает. В ЖЖ все к этому идет: обширный текст с фотографиями не выложишь — ограничения имеют место быть. Приходится выбирать из множества самые информативные, подчас не подкрепляя текст изображением.
Боюсь, что мысль снимать видео и выкладывать в YouTube все таки победит эпистолярный жанр, который убивается требованиями ЖЖ. Собственный сайт делать я не хочу — не интересно.
Поэтому все, о чем я напишу сейчас, имело место быть вчера. О чем говорю открыто, не пытаясь выдать вчерашний продукт за свежий с пылу с жару )))
Вчера все было так: http://pavel-novichkov.livejournal.com/112093.html
Хотя, наверное, понятно, что только принеся прицел домой и очистив посадочное место кронштейна от консерванта, я сразу же установил прицел на винтовке.
Фрезерованное посадочное место на ствольной коробке винтовки легко приняло прицел. На подгонку винта ушло не более 5 минут. Прицел сравнительно легко устанавливается и так же снимается с оружия.
Основным отличием установки прицела на ТИГР является расположение стопора. Для ТИГРа он выполнен в передней части кронштейна и представляет собой стальной цилиндр, упирающийся в передний ограничитель планки на ствольной коробке. Стопор принимает на себя нагрузку от отдачи, не позволяя прицелу сдвигаться при стрельбе вперед. На фотографии стальной не окрашенный стопор в нижнем правом углу кронштейна.
Стопор похож на айсберг — его видимая часть гораздо меньше той, которая внутри массива кронштейна. Сделано кондово. Расшатать при жесткой установке прицела будет невозможно. Отрегулировав силу прижима гайкой с фиксированными положениями (она видна на предыдущем фото по центру), добился монолитного слияния прицела с винтовкой.
Установив наглазник и повернув щеку на прикладе почти в вертикальное положение, попробовал прицелиться. Не получилось. Вернее получилось, но для прицеливания через налазник из положения стоя или сидя приходится сильно наклонять голову вправо. С убранной вправо щекой приклада прицеливание заметно комфортнее, но голова «висит» над прикладом.
Представляя со стороны явное посмешище, я залег на полу в коридоре и вот только тогда с поднятой щекой приклада я смог четко вложиться и прицелиться с использованием наглазника. При прицеливании из положения стоя или сидя, с поднятой щекой приклада гораздо хуже, чем с убранной. Без наглазника, кстати, целиться стоя или сидя намного лучше, поле зрения больше, но глаз примерно на 2 см располагается ближе к окуляру прицела.
Наглазник сидит на прицеле весьма плотно, снимается с приложением некоторого усилия. Его наличие практически полностью защищает линзу входного зрачка от засветки, пыли, влаги, грязи, капель дождя, снежинок и прочего. Прицеливание через наглазник благоприятно для стреляющего глаза, так как из-за нахождения в темноте яркость и контрастность картинки возрастают.
Получается своего рода эффект, который достигается при просмотре фильмов в кинотеатре, когда из темноты зритель наблюдает светлый экран, от чего цвета кажутся насыщеннее, детали четче, девки моложе и водка холоднее. При стрельбе в боевой обстановке, наглазник так же защищает «стреляющий» глаз от пыли и песка, поднимаемого пороховыми газами или находящихся уже в воздухе. Чтобы снизить давление на глаз при отдаче, наглазник снабжен амортизатором-гармошкой и большой площадкой для упора в глазницу. Он был очень удобен до тех пор, пока не появились стрелковые очки. Закрытые очки еще лучше защищают оба глаза стрелка от всего того, от чего защищает лишь один правый глаз и то во время прицеливания наглазник, доставшийся ПО 6*36 от ПСО.
Но без наглазника линза входного зрачка лишается защиты. Сюда бы неплохо колпачок как на внешний окуляр, но его нет. Можно, конечно, подобрать откидную крышку от Butler Creek и использовать ее. Но еще лучше была бы плотно одеваемая резиновая крышка с прозрачным пластиковым светофильтром желтого цвета как на TRIJICON. У последнего, правда, штатная реализация защиты линз за счет болтающихся пластиковых крышек на двух резинках напоминает крепление варежек к ребенку в детском саду, но хоть как-то работает.
Такую же крышку, но уже с прозрачной поликарбонатовой вставкой хотелось бы и на бленду. Как в случае с TRIJICON, подобное решение позволяло бы произвести быстрое прицеливание и выстрел при, скажем, неблагоприятных погодных условиях. И линзы защищены, и прицел не потерял своей функциональности. Конечно, через прозрачный пластик картинка будет похуже, но на стрельбище такие колпачки можно будет снять и использовать их, например, на ходовой охоте для сбережения линз прицела.
Однако спустя некоторое время после тренировки прицеливания через ПО 6*36, я понял, что без наглазника и в стрелковых очках нормально стрелять, скорее всего, не получится. Без очков еще как-то можно попробовать, но в очках уже несколько опасно. Все дело в двух моментах. Eye relief у ПО 6*36 ничтожно мал и составляет (по моим замерам и ощущениям) максимум 20 мм до начала искажения поля зрения.
Если же необходимо прицелиться быстро, то диапазон eye relief уменьшается вдвое. Это в общем не так страшно — у прицелов Leupold, например, диапазон eye relief немногим больше. Куда хуже второй момент. Этот самый eye relief очень сильно приближен к входному окуляру прицела.
Смотря в прицел в его рабочем диапазоне, между бровью и ограждением линзы я могу поместить с натягом либо 2 пальца правой руки, либо 3. То есть это расстояние составляет примерно от 3,5 до 5,5 см. Естественно, что максимально комфортное прицеливание на расстоянии около 4,5 см от брови до бортика прицела. При таком приближении окуляра требуется максимально жесткое удержание винтовки, иначе очень высок риск получить прицелом по лбу. Наличие очков (особенно закрытых) еще больше снизит это расстояние и удар прицела по очкам во время отдачи будет уже гарантирован.
Длина рабочей части наглазника составляет 6,5 см. При прикладывании его к глазнице, демпфирующая «гармошка» съедает около 5 мм. Ну и глазница утоплена относительно брови. Получается, что наглазник ограничивает приближение брови к ограждению окуляра до максимальных 5,5 см. А если наглазник только коснется века, то и все 6. Отсюда становится понятным, почему наглазник так сужает поле зрения и зачем он сделан мягким и эластичным.
Для примера у TRIJICON Accupoint 5-20*50 диапазон eye relief составляет просто гигантские 70 мм максимум! При этом начало диапазона приходится на расстояние 7 см от объектива и простирается аж до 14 см. При быстром вскидывании оружия и прицеливании TRIJICON прощает ошибки вкладки, позволяя комфортно работать в диапазоне eye relief около 4,5 см! 1 см у ПО 6*36 против 4,5 у TRIJICON.
Это очень много и позволяет не задумываться о многих вещах, начиная от позиции стрельбы и угла и заканчивая толщиной одежды. Прицелиться так же быстро из ТИГРа с ПО 6*36 заметно сложнее. И это без наглазника! С наглазником время быстрой вкладки существенно увеличивается. Я понимаю, что все решают тренировки.
Только вот в случае с TRIJICON все стало получаться как-то проще и быстрее. По сравнению с Remington 700 с TRIJICON и сошками ТИГР с прицелом легче (5,7 кг против 4,8), а центр тяжести американской винтовки из-за толстенного ствола и сошек на цевье очень сильно смещен вперед. По балансу ТИГР прилично выигрывает. Но даже с таким преимуществом из-за разных прицелов вскидывание Remington и прицеливание почти в 3 раза быстрее, чем то жедействие из ТИГРа с ПО 6*36 с наглазником. Ну или в 1,5-2 раза быстрее, если ПО 6*36 без наглазника.
Фотография ниже отчетливо показывает, насколько окуляр ПО 6*36 (он заканчивается в том месте, с которого на наглазнике начинаются продольные линии) расположен ближе к глазу стрелка, чем у TRIJICON с надетой защитной крышкой.
Как и все прицелы, крепящиеся на отечественное оружие на штатные боковые планки, ПО 6*36 прилично смещен влево относительно оси канала ствола.
Смещение влево позволяет расположить прицел чуть ниже, что благоприятно сказывается на уменьшении высоты силуэта снайпера. Но, главное, смещение прицела оставляет доступ к открытому прицелу в случае выхода из строя оптического, для стрельбы на короткие дистанции или для первичного наведения на цель.
Однако в отличие от ПО 4*24, более крупный диаметр выходной линзы ПО 6*36 перекрывает гораздо большую часть обзора и не дает полноценно пользоваться механическим прицелом.
При убранной бленде расстояние от щитка и целика до корпуса бленды очень маленькое.
При установке прицела «100» оно такое:
На «300» щиток целика практически упирается в бленду:
Прицел «П», а так же «400» и выше можно установить с большим трудом — щиток упирается в бленду.
При выдвинутой бленде прицел можно установить в положение «П», «400» и «500».
И, конечно, более длинная и крупная передняя часть ПО 6*36 сильно мешает при работе с гривкой целика. Однако на мой взгляд, это не столь критично. При наличии оптического прицела на винтовке механический можно выставить в положение «100» или «200», так как использовать его для стрельбы на более дальние дистанции не совсем уместно, а поражать низколетящие крупные цели из гражданского оружия в общем-то не нужно. ПО 4*24 опять же практичнее, но как прицел для стрельбища уступает ПО 6*36.
В качестве бонусов при покупке прицела я на всякий случай приобрел еще 2 запасных светодиода.
А вот так выглядит ТИГР с ПО 6*36 в штатном чехле:
Теперь о самом главном. Установив прицел, решил заняться его выверкой. А именно соответствием точки прицеливания через открытые прицельные приспособления точке прицеливания через оптический прицел. Выбрав цель на расстоянии около 100 метров и установив целик в положение «100», а маховичок вертикальный поправок на цифру «1» был удивлен совпадением. Для начала этого более, чем достаточно и только стрельба и смещение СТП выявит необходимость корректировки оптического или механического прицела.
Подводя итог, могу сказать, что даже не смотря на существенно лучший баланс и меньший вес ТИГРа со смещенным влево для удобства прицеливания ПО 6*36, тест на быстрое прицеливание он однозначно проиграл. Причем проиграл не винтовке Remington 700. Американская винтовка более тяжелая при очень неудачном балансе, так как предназначена для стрельбы с сошек. Не смотря на это, находящийся в менее благоприятных условиях для сравнения прицелов TRIJICON все равно оказался далеко впереди прицела из Новосибирска.
Источник: pavel-novichkov.livejournal.com
