Какой калибр ствола пистолета макарова

Пистолет Макарова (ПМ) Автоматический 9-миллиметровый пистолет, разработанный в 1948 году Николаем Макаровым. Благодаря простоте устройства, надежности...

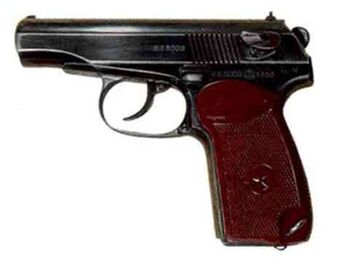

Пистолет Макарова (ПМ)

Автоматический 9-миллиметровый пистолет, разработанный в 1948 году Николаем Макаровым. Благодаря простоте устройства, надежности конструкции и удобству в использовании пистолета его производство продолжалось более 50 лет, только в СССР за это время было выпущено более 2 миллионов экземпляров. Однако в середине 1990-х годов модернизированный вариант ПМ — ПММ — проиграл конкурс пистолету Ярыгина (ПЯ) в качестве штатного оружия для российских силовых структур.

Конкурс на разработку нового пистолета для замены 7,62 миллиметрового ТТ образца 1933 года был объявлен в СССР в 1945 году. По условиям конкурса, новый пистолет должен был превосходить ТТ по массогабаритным показателям и надежности, иметь калибр 7,65 или 9 миллиметров, обладать большим останавливающим действием и не меньшей убойной силой, чем предшественник [5].

Победителем конкурса стал пистолет, сконструированный коллективом инженеров во главе с Николаем Федоровичем Макаровым (1914-1988). Пистолет Макарова выиграл соревнование с разработками ведущих стрелковых КБ Советского Союза – Токарева и Симонова. Эскизная проработка ПМ завершилась в 1947 году. В 1948 был подготовлен окончательный вариант проекта [10].

Пистолет Макарова Пистолет, который не дает осечек

Производство нового пистолета было налажено в Ижевске в 1949 году и продолжалось более 50 лет. На вооружение Советской армии, МВД и органов госбезопасности пистолет Макарова, или ПМ, официально был принят в 1951 году [6].

ПМ построен по схеме, использовавшейся в немецком Walther Polizei Pistole (Walther PP). Автоматика действует на принципе отдачи свободного затвора – простейшем и наиболее надежном, но имеющем ограничения по мощности патрона. Возвратная пружина затвора надевается непосредственно на ствол, в задней части затвора-кожуха с обеих сторон имеется насечка для перезаряжания вручную [6].

Ударно-спусковой механизм ПМ — двойного действия (самовзводный), с открытым курком, что позволяет снимать пистолет с предохранителя, взводить курок и вести стрельбу, используя только одну руку. Конструкция ПМ насчитывает всего 25 деталей, что повышает надежность пистолета и упрощает его обслуживание и ремонт.

Характеристики пистолета Макарова

Патрон 9х18 миллиметров Принцип работы автоматика на основе отдачи свободного затвора, самозарядный Питание коробчатый магазин емкостью 8 патронов Масса без патронов 0,73 килограмма Масса со снаряженным магазином 0,81 килограмма Длина оружия 161 миллиметр Высота 126,75 миллиметра Ширина 30,5 миллиметра Длина ствола 93 миллиметра Нарезы 4 (правосторонние) Начальная скорость пули 315 метров в секунду

Пистолет Макарова боевой

Скорострельность боевая 30 выстрелов в минуту Прицельная дальность 50 метров

Уменьшение размеров и массы ПМ по сравнению с пистолетом ТТ облегчили скрытое ношение пистолета, что позволило использовать его в криминальной милиции и спецслужбах. Более удобный хват и неподвижный ствол ПМ обеспечили достаточную меткость стрельбы [7].

Благодаря надежности, удобству в использовании и простоте в обслуживании пистолет Макарова продержался в производстве почти пятьдесят лет практически без изменений в конструкции. Лишь в конце 90-х годов был запущен в серийное производство ПММ (пистолет Макарова модернизированный) под более мощный патрон и с магазином увеличенной емкости (12 патронов) [8].

Пистолет Макарова был создан под новый 9-миллиметровый патрон 9х18 (18 – длина гильзы в миллиметрах). По дульной энергии и начальной скорости пули (300 джоулей, 315 метров в секунду) патрон ПМ занял промежуточное положение между наиболее распространенными на тот момент 9-миллиметровыми боеприпасами – 9х17 Kurz, под который был построен, в частности, пистолет Walther PP, и 9х19 Para, использовавшийся в более мощных армейских пистолетах [5].

Помимо перечисленных достоинств, ПМ обладает некоторыми недостатками, частично вытекающими из них. Уменьшение длины ствола до 10,3 калибров вкупе с простейшими прицельными устройствами привело к снижению точности стрельбы. Кроме того, абсолютное большинство ПМ нуждаются в дополнительной пристрелке под конкретного стрелка, чтобы их точность соответствовала табличной. Реальная эффективная дальность стрельбы из ПМ не превышает 25 метров, что достаточно, в принципе, для милицейского пистолета, но явно недостаточно для армейского [5].

Тем не менее, в течение долгого времени ПМ не имел альтернативы. Некоторые спецподразделения армии, МВД и КГБ вооружались автоматическими пистолетами Стечкина – АПС, также созданными под патрон 9х18, но абсолютное большинство сотрудников силовых ведомств, которым были положены пистолеты, использовали в качестве табельного оружия именно «Макаров» [5].

В общей сложности в СССР было произведено почти два миллиона пистолетов Макарова. Кроме того, ПМ производился в Китае (тип 59), в ГДР (9-mm M), в Югославии – M-67 под патроны калибром 7,65 и 9 миллиметров. В целом ПМ не получил широкого распространения – за пределами СНГ он состоит на вооружении 12 государств, в основном относящихся к странам «третьего мира» [6].

К середине 90-х годов недостатки ПМ как в роли армейского, так и в роли милицейского пистолета в сравнении с лучшими зарубежными образцами стали очевидны. С целью сохранить за собой рынок, конструкторы Ижевского завода в рамках конкурса проектов «Грач» разработали модернизированный вариант пистолета – ПММ.

Новый пистолет оснащен двухрядным магазином увеличенной емкости (12 патронов) и имеет боеприпас увеличенной мощности. Патрон 9х18 ПММ сохраняет габариты патрона ПМ, но за счет более мощного заряда имеет большую начальную скорость – 430 метров в секунду. Однако повышение мощности стоило пистолету надежности – в ряде случаев гильзы деформируются при выстреле, что затрудняет их экстракцию и приводит к задержкам во время стрельбы. В итоге ПММ проиграл конкурс пистолету Ярыгина – ПЯ, который в 2003 году был принят на вооружение Российской армии (массовое поступление в войска началось в 2011 году) [8], [1].

Помимо ПММ, на базе ПМ в 90-е годы был создан ряд других модификаций, самой известной из которых является служебный пистолет ИЖ-71 под менее мощный патрон 9х17 Kurz, применяемый частными охранными предприятиями [9].

В силу распространенности, невысокой цены и надежности пистолет Макарова и его производные приобрели популярность также и в криминальном мире. Так, 13 сентября 2006 года из пистолета ПМ (переделка из пневматического варианта в боевой) был убит заместитель председателя Банка России Андрей Козлов [4]. 7 октября того же года пистолет Иж-71 стал орудием убийства журналистки Анны Политковской [2].

По данным СМИ, на «черном рынке» «чистый» (не использовавшийся при совершении преступлений) пистолет Макарова можно приобрести по цене от 600 до 1000 долларов [3].

Использованные материалы

[1] «Ярыгин» сменит «Макарова». — Интерфакс, 16.02.2012

[2] Владимир Перекрест, Александр Степанов, Сергей Тепляков. Политковскую застрелили из пистолета, которому не доверяют киллеры. — Известия, 09.10.2006

[3] Убииства по найму в Петербурге. — Расследования.Ру, 23.02.2000

[4] Александр Зарщиков; Дмитрий Миндич; Дмитрий Руднев; Инесса Паперная; Максим Агарков; Наталья Старостина. Андрей Козлов слишком многих отфутболил. — Профиль. — №34 (495), сентябрь 2006

[5] В.И. Мураховский, С.Л. Федосеев. Оружие пехоты, справочник. — Москва, Арсенал-Пресс, 1992

[6] Пистолет Макарова. — RU.Weapon. — Версия от 16.02.2012

[7] История Пистолета Макарова. — Официальный сайт пистолета Макарыч ИЖ-79-9Т. — Версия от 16.02.2012

[8] Пистолет Макарова ПМ / ПММ / ИЖ-71. — Современное стрелковое оружие. — Версия от 16.02.2012

[9] Пистолет Макарова. — Ружье. — №1 за 1996 год

[10] Сергей Монетчиков. Макаров: из века минувшего в век настоящий. — Братишка (Журнал подразделений специального назначения). — Февраль 2003 года

Источник: lenta.ru

Пистолет Макарова ПМ

9 мм пистолет Макарова ПМ является личным оружием офицеров Вооруженных Сил и сотрудников правоохранительных органов с середины 20 века и по нынешнее время.

Именно в этом качестве пистолет Макарова применялся во всех военных конфликтах, в которых участвовал сначала СССР, а затем Россия.

Кроме этого ПМ входил в носимый аварийный запас НАЗ космонавтов и является одним из немногих моделей оружия, побывавших в космосе.

Рядом авторитетных специализированных изданий ПМ признавался одним из лучших пистолетов в своём классе.

Пистолет Макаров обладает характерными для советского короткоствольного оружия чертами, более того, именно успех ПМ во много определил послевоенный вектор развития пистолетов в СССР: простая и надежная автоматика со свободным затвором, ударно-спусковой механизм двойного действия с открытым курком, ручной предохранитель на затворе, при включении автоматически снимающий курок с боевого взвода, защелка магазина в основании рукоятки.

Источник: kalashnikovgroup.ru

Тактико-технические характеристики Пистолета Макарова

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пу­ле вращательного движения. Промежутки между наре­зами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм.

С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. Пат­ронник имеет уступ. На казенной части ствола имеется прилив для креп­ления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеет­ся скос для направления патрона из магазина в пат­ронник.

Наружная поверхность ствола гладкая. На ствол на­девается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и за­крепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и по­становки курка на боевой взвод. вставляется в гнездо в затворе. Под действием пружины зацеп выбра­сывателя все время наклонен к чашечке затвора.

Предохранитель служит для обеспечения безопасности обращения с пистолетом

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, поме­щается вместе с ним в канале затвора.

Ударно-спусковой механизм состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвиж­ки боевой пружины. Курок служит для нанесения удара по удар­нику

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основа­ния рукоятки и служит для удобства удержания пистолета в руке. Она имеет: отверстие для винта, который крепит ру­коятку к основанию рукоятки; антабку для пристегивания пистолетнего ремешка; пазы для свободного надвигания рукоятки на основание рукоят­ки; в задней стенке — выем для защелки магазина. В от­верстии для винта расположе­на металлическая втулка, ко­торая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки.

атворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов. Он состоит из корпуса, подавате­ля, пружины подавателя и крышки.

Пистолетный патрон 9×18 (9 — калибр, 18 — длина гильзы) состоит из гильзы, капсюля, порохового заряда, пули.

Рис. . Патрон 9×18 и его устройство:

1— гильза; 2— капсюль; 3 — пороховой заряд; 4 — пуля;

5 — биметаллическая (плакированная) оболочка;

6 — стальной сердечник; 7 — свинцовая рубашка

Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.

Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики: номер партии патронов, месяц и год изготовления патронов и пороха, завод-изготовитель, марку и партию пороха, количество патронов в ящике.

Вес одного ящика с патронами около 33 кг.

Неполную разборку пистолета производить в следующем порядке.

  1. Извлечь магазинизоснования рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.
  1. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки.
  1. Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Источник: studfile.net

Пистолет Макарова

В 1947—1948 г. в СССР проводился конкурс на новый компактный пистолет для старшего командного состава Советской Армии. Пистолет ТТ и тем более револьвер Нагана считались уже устаревшими образцами.

Кроме того, было решено ввести в армии два пистолета: длинноствольный автоматический для линейных офицеров (им стал автоматический пистолет Стечкина) и малогабаритный — для старших офицеров и как «оружие мирного времени». По условиям конкурса требовалось создать пистолет со свободным затвором и самовзводным ударно-спусковым механизмом.

В качестве отправной точки конструкторам предлагался хорошо себя зарекомендовавший «Вальтер ПП», выпускавшийся с 1929 года. Первоначально требовалось представить два образца — в калибрах 7,65 мм и 9 мм, позднее остановились на вновь созданном 9-мм патроне 9×18 мм ПМ, чуть более мощном (энергия пули 300 Дж), чем патрон 9×17 мм, который использовался в «Вальтер ПП». Пуля такого патрона обладает лучшим останавливающим действием, чем пуля патрона 7,62×25 мм ТТ, несмотря на меньшую мощность. Умеренная мощность патрона позволяет использовать конструкцию с неподвижным стволом и свободным затвором.

Свои разработки на конкурс представили Ф. В. Токарев, С. Г. Симонов, С. А. Коровин, И. Я. Стечкин, К. А. Барышев, П. В. Воеводин, И. И. Раков, А. А. Климов, Г. В. Севрюгин, А. И. Лобанов, Н. Ф. Макаров. Все конструкции по размерам, компоновке и устройству были подобны немецкому прототипу. Вместе с советскими разработками также испытывались по конкурсной программе Walther PP, Mauser HSc, Sauer 38H, Beretta M1934 и FN Browning model 1910/22. По совокупности характеристик победителем был признан пистолет Макарова, но было рекомендовано внести ряд изменений в конструкцию. В 1951 г. пистолет Макарова под обозначением ПМ был принят на вооружение для армии и правоохранительных органов.

Над созданием своего пистолета Николай Фёдорович Макаров работал днем и ночью. По воспоминаниям конструктора:

Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трёх часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надёжность и живучесть.

Общая компоновка ПМ подобна пистолету «Вальтер ПП», однако Макаров существенно усовершенствовал базовую систему «Вальтера» по нескольким направлениям: упрощение, как собственно конструкции, так и обращения с пистолетом, его обслуживания; многофункциональность деталей; повышение надежности работы в экстремальных условиях эксплуатации; увеличение прочности деталей и служебного ресурса; повышение технологичности и темпов массового производства. Ударно-спусковой механизм ПМ устроен совершенно иначе, по-другому решены защелка магазина и предохранитель, добавлен рычаг затворной задержки. Откидная спусковая скоба, как ограничитель хода затвора, заимствована у немецкой конструкции.

Макарову удалось практически полностью устранить задержки при стрельбе, вызванные утыканием патрона в скос патронника. Конструктору удалось добиться идеального соотношения высоты расположения верхнего патрона, геометрии и наклона скоса патронника, зеркала затвора-кожуха и конструкции выбрасывателя. У ПМ верхний патрон в магазине расположен очень высоко, почти на уровне патронника, в результате чего, при других вышеуказанных особенностях, подача патронов осуществляется с минимальным углом и риск утыкания сведен к минимуму Конструкция ПМ проще, чем «Вальтер ПП», в нем меньше деталей за счет совмещения их функций.

ПМ оставался на вооружении силовых структур и после распада СССР в 1991 году. ПМ также продолжает использоваться в странах бывшего социалистического лагеря, благодаря своей простоте и надёжности. В настоящее время модификации ПМ производятся в России, Болгарии и Китае.

В армии и правоохранительных органах России на смену ПМ постепенно приходит пистолет Ярыгина, ПММ и другие новые модели пистолетов, однако ПМ продолжает оставаться в строю.

Вместе с пистолетом Макарова и под тот же патрон 9х18 мм на вооружение был принят и более мощный пистолет Стечкина.
ПМ и сейчас активно применяется в армии и правоохранительных органах России, несмотря на начавшуюся активную замену его пистолетами Ярыгина и Сердюкова.

Особенности конструкции

ПМ изготавливается из высококачественной штампованной стали, накладки на рукоять сделаны из пластмассы. Его действие основано на отдаче со свободным затвором. Пистолет состоит из 32 деталей и следующих основных частей:

  • рамка со стволом и спусковой скобой;
  • затвор с ударником, выбрасывателем и предохранителем;
  • возвратная пружина;
  • ударно-спусковой механизм;
  • рукоятка с винтом;
  • затворная задержка;
  • магазин.

Извлечение магазина производится через нажатие специальной клавиши на тыльной стороне рукоятки.

Источник: warriors.fandom.com
