Унитарный патрон Унитарным называют боеприпас, объединяющий в едином корпусе (гильзе) инициатор (капсюль - воспламенитель), метательный заряд (порох) и...

Унитарный патрон

Унитарным называют боеприпас, объединяющий в едином корпусе (гильзе) инициатор (капсюль — воспламенитель), метательный заряд (порох) и поражающий элемент — пулю.

Идея создания единого боеприпаса была не нова, еще в XVI веке в Испании появились бумажные патроны, содержащие в себе пулю и точно отмеренный заряд пороха, это позволяло избежать недоснаряжения или переснаряжения оружия, что было немаловажно в условиях боя для производства нормального выстрела.

Весь патрон был такой толщины, что свободно входил в ствол ружья. Перед заряжанием необходимо было разорвать гильзу со стороны пороха, что делал стрелок зубами, потому что в одной руке держал ружье, в другой — патрон. Из патрона он отсыпал немного пороха на полку, весь остальной заряд всыпал в ствол, закупоривал пулей с бумажной гильзой и прибивал шомполом. Так как бумажный патрон ускорял заряжание ружья, то впоследствии такие патроны были приняты для военного оружия по всей Европе.

На Руси так же были известны подобные устройства для ускорения перезаряжания, и назывались “зарядцы”. Это были прообразы унитарных патронов, хотя таковыми и не являлись, так как не имели воспламенительного заряда.

Обзор боеприпасов Ч.1. » История появления унитарного патрона».

Рис. 2.7. Дульный патрон 1530-х годов:

1 — пуля; 2 — пороховой заряд; 3 — бумажная гильза (картуз)

В 1624 г. Г устав-Адольф ввел в своих войсках облегченный мушкет (12-13 фунтов), запретил употребление сошек при стрельбе, ввел бумажный патрон и патронные сумки. В бранденбургской пехоте патрон был введен в 1670 г., а во всей французской пехоте — в 1690 г. (рис. 2.7).

Описанный патрон служил для заряжания ружья с дула, поэтому впоследствии он был назван дульным, или шомпольным патроном (при заряжании необходим шомпол). Позже в казнозарядных кремневых и капсюльных ружьях такой патрон служил и для заряжания с казны.

Патрон для шомпольных ружей стрелки делали сами. Гильзу (картуз) сворачивали из писчей бумаги, склеивали клейстером из муки, заклеивали пулю, сушили, затем в гильзу помещали порох. Для патронов были приспособлены сумки (патронташи), которые носили на ремне через плечо или на поясе. В России патронташ, носимый на ремне через плечо, назывался лядункой. Патронов, вследствие их массы и большого веса, носили не более 40 шт.

Большая часть истории огнестрельного оружия ушла на создание более удобной и экономичной системы воспламенения и запала. Более 400 лет господствовали фитильные, колесцовые и кремневые замки, и только в конце XVIII века были созданы и применены в стрелковом оружии ударные составы.

Первооткрывателем был главный королевский врач Франции, доктор Ф. Бойен, в 1774 году он открыл гремучую ртуть. Следом за ним опыты с гремучей ртутью проводили в 1785 г. Фуркруа, в 1787 г. Воке- лен и в 1788 г. Бертолле, отрывший хлорноватокислый калий, названный в его честь бертолетовой солью.

Дальше в этом направлении пошли англичане: Ховард в том же 1788 г. успешно заменил затравочный порох в кремневом ружье на смесь гремучей ртути с селитрой. Затем шотландский священник Александр — Джон Форсайт проводивший опыты с различными ударными составами и запатентовавший систему ружья, где роль воспламенителя играли шарики из ударной смеси. Позже лепешки из подобных смесей стали заклеивать между двух полос бумаги или металлической фольги. Систем с таким способом воспламенения было создано довольно много, но ныне они применяются только в детских пистолетах.

Первые унитарные патроны

Вскоре появились первые капсюли — металлические стаканчики, наполненные ударным составом и капсульное оружие. В 1814 г. Джошуа Шоу в Америке представил многоразовый железный капсюль, в 1815 г. такой же однострельный, а еще через год — штампованный медный, наполненный гремучей ртутью. Независимо от Шоу, в 1818 г. в Англии был создан подобный капсюль Хокером и Ментоном. В течение следующих 10-15 лет, капсюль претерпел ряд усовершенствований, в частности стал изготавливаться из более вязкой меди или железолатуни, а так же предохранятся от сырости оловянной фольгой и лаком.

Унитарный патрон впервые был использован в так называемых игольчатых ружьях. Игольчатый ударный механизм был заимствован немецким конструктором Дрейзе у швейцарца Поли[5] и предложен в 1827 г.

Патрон к ружью Дрейзе мало походил на современный, но это был уже настоящий унитарный патрон. С помощью бумажной гильзы в нем были объединены все необходимые элементы — пороховой заряд, пуля и капсюль. Капсюль помещался внутри патрона в донышке пули, поэтому, чтобы достигнуть его, ударнику с помощью иглы приходилось пронзать весь заряд.

Несмотря на некоторые недостатки, система Дрейзе имела явные преимущества, главным образом в скорострельности. Скорострельность достигалась благодаря использованию унитарных патронов и применению продольно-скользящего затвора с поворотом рукоятки, позволявшего перезаряжать винтовку довольно удобно и быстро (рис. 2.8).

Рис.2.8. Игольчатая винтовка Дрейзе (обр. 1841 г.)

В системе Поли-Дрейзе, ударный состав в виде пилюли из хлористого поташа, находился в папковом поддоне в донышке пули, и ударник в виде длинной иглы, прошивал весь заряд, а в системе Демондина, инициатор был выполнен в виде трубочки с гремучим составом, торчащей из донышка гильзы. Затем в 1836 г. француз Лефоше, предложил шпилечный патрон, совершенствованный позже Вишневским. Эта система интересна тем, что каждый патрон имел собственный боек, торчащий из латунной шляпки гильзы (сбоку в системе Лефоше, по центру дна в системе Вишневского). Каждая из этих систем имела массу неудобств и интересна, собственно говоря, лишь с точки зрения истории эволюции патронов.

В середине XIX в. было сделано много попыток усовершенствования унитарных патронов, но ни одна из них не увенчалась полным успехом. В 1861 г. француз Потте изобрел первый унитарный патрон центрального воспламенения. Для совершенствования ружей это изобретение имело большое значение, так как существовавшие до сих пор различные патроны бокового воспламенения, находившие применение главным образом в револьверах, оказывались не очень удобными для ружей.

С 1860-х годов XIX в. патроны центрального воспламенения получали самое широкое распространение сначала для охотничьего, а затем и военного оружия.

Источник: studopedia.ru

Оружие для стимпанка 4.2. Унитарные патроны, первые шаги.

Первым коммерчески успешным производителем оружия под унитарный патрон и, собственно, патронов к нему стал раннее упомянутый Казимир Лефоше. При явных преимуществах у шпилечных патронов были и недостатки — они не были полностью герметичны, по крайней мере бумажные их версии, при заряжании нужно было четко ориентировать патрон так, чтобы шпилька попала в вырез на стволе или в каморе барабана. Неудачно уронив патрон вполне можно было наколоть капсюль (на охотничьем патроне, снаряженном тяжелой пулей). Впрочем, довольно долго преимущества перевешивали недостатки и оружие под шпилечные патроны было весьма востребовано.

Постепенно оружейники начали искать замену патронам Лефоше, выдвигая, порой, весьма занятные идеи.

Примером такого патрона может служить патрон Шубарта, запатентованный им вместе с ружьем в 1861 году.

Довольно мощный патрон, калибром 0.61 дюйма (примерно 15.5 мм) с пулей весом 551 гран (35 г), зарядом в 70 гран черного пороха (аналогично американскому патрону 45-70 gowerment). Общий вес патрона почти 50 г, длина примерно 51 мм (вместе с пулей).

Гильза, внутри виден капсюль и стержень, которым он накалывался при ударе по выступу на патроне. Идея Шубарта заключалась в том, что воспламенение заряда в центре вызовет его быстрое сгорание, что приведет к большей эффективности патрона. По его утверждению заряд в 60 гран (на 10 меньше чем в патроне) обеспечит пробитие 15 дюймовых досок на дистанции в 100 ярдов. В принципе, ничего фантастического в этом нет.

Я упомянул этот патрон в основном потому, что он особого применения не нашел, в основном из-за неудобства заряжания.

У американцев дела пошли несколько удачнее. В 1855 году Эмброуз Бернсайд предложил карабин под оригинальный полуунитарный патрон. Мне кажется, что он вдохновился винтовкой Холла, к тому моменту уже понемногу снимавшейся с вооружения, но неплохо себя зарекомендовавшей.

полностью открытый затвор:

Правда есть одно но: в патроне не было капсюля. При закрывании затвора его донышко прокалывалось брандтрубкой, капсюль надевался на нее сверху. Несмотря на это карабин Бернсайда был удобен в использовании, патроны не боялись дождя, оружие было надежное и довольно точное. Всего с 1858 по 1870 годы было выпущено около 100000 карабинов.

Из-за этого карабина Бернсайт быстро поднялся по карьерной лестнице в армии Севера и, несмотря на собственные возражения, был поставлен командовать Потомакской армией. Ряд поражений показал, что генералом он был намного худшим, чем инженером.

История более привычных и удобных патронов кольцевого воспламенения начинается с 1856 года, когда Берингер развивает идею Флобера, увеличив гильзу флоберовского патрона и разместив в ней пороховой заряд.
Именно синтез идей Берингера и Уолтера Ханта (изобретатель, продавший патент подствольного магазина, реактивных пуль и рычажного затвора Льюису Дженнигсу, сделавшему на этой основе винтовку, в которой пули с зарядом пороха подавались в ствол с помощью рычажного механизма и запирались затвором, впоследствии усовершенствованным в винтовке Генри, а капсюли надевались на бранд-трубку отдельно) позволил создать винтовку Генри, правда не сразу. Генри, практически разорившись на производстве винтовок Дженнингса/Генри перепродал патент Смиту и Вессону, которые вместо винтовки начинают выпуск пистолета Вулканик.

Проблемой Вулканика, из-за которой он, что называется, не взлетел были как раз патроны.

Патроны были слишком слабыми и в результате пистолет не выдерживал конкуренции с капсюльными револьверами с раздельным заряжанием, таких как Кольт Патерсон или Валкер или шпилечными револьверами. Даже пистолет .41 калибра с 8-ми дюймовым стволом был откровенно слабым оружием.
Чуть позже, практически одновременно, Генри и Смит с Вессоном начинают выпуск довольно мощных патронов 44 калибра. Это на мой взгляд и стоит считать началом эпохи.
Под эти патроны начали выпускать оружие, быстро завоевавшее популярность и впоследствии ставшее культовым.
В 1860 году Генри начинает выпуск винтовки с подствольным магазином и затвором со скобой, логическое развитие пистолета Вулканик и винтовки Дженнингса.
Винтовка Генри под не слишком мощный (дульная энергия около 750 джоулей), но довольно удачный патрон, выпуск которой начался в 1860 году, была магазинной, довольно удобной и надежной. Не слишком высокое убойное действие компенсировалось скорострельностью — 16 зарядный магазин и скоба Генри (которая по сути изобретена не им) обеспечивали невероятный темп стрельбы. Фактическая скорострельность с учетом перезарядки подствольного магазина могла достигать 28 выстрелов в минуту, темп стрельбы зависел только от стрелка и, поверьте, умелые стрелки выпускали все 16 патронов чуть ли не в темпе автомата.
Впоследствии это оружие, претерпев некоторые изменения, приобрело всемирную известность под названием винчестера (по фамилии Оливера Винчестера, владельца компании, в которой работал Генри и которая приобрела патент и все права на Вулканик у Смита и Вессона).
Несмотря на удачную конструкцию, официально на вооружение американской армии Генри/Винчестер так и не поступил (за исключением отдельных штатов), поскольку патрон для армии был все же слабоват. Армейцам хотелось большего.
Ответом стала винтовка и карабин (чуть позже, чем винтовка) Спенсера.

В винтовке использовался довольно мощный патрон спенсер 56/56 (в данном случае это калибр по дульцу гильзы и диаметру гильзя над донышком, гражданские варианты использовали и другие калибры, под патроны бутылочной формы в калибрах от 40/56 до армейских 56/56

7-ми зарядный магазин в прикладе был не так вместителен, как подствольный магазин в винчестере, но тоже позволял очень быстро выстрелить 7 раз подряд. Зато магазин в Спенсере был съемный и поменять его было делом недолгим, в отличие от перезарядки подствольного магазина.

Винтовка Спенсера с принадлежностями: сумка с магазинами, магазин, штык в чехле. Карабин был заметно короче, поставлялся без штыка.
Опытные пользователи носили с собой чехлы на 8 магазинов + 1 магазин в прикладе, получая боезапас готовых к стрельбе патронов в 63 штуки, что, впрочем, не мешало носить собой еще больше патронов, если здоровье позволяло. Напомню, что каждый патрон весил около 35 граммов.
Всего за годы гражданской войны армия Союза получила около 95 тысяч винтовок и карабинов, произведенных как собственно фирмой Спенсера, так и по лицензиям, с небольшими изменениями.
Нужно отметить, что Спенсеры производились в разных калибрах — от .40/56 до 56/56. Вторая цифра — это диаметр гильзы над рантом, первая — диаметр дульца. Диаметр пули был немного меньше. Снаряжались патроны, в зависимости от фирмы производителя, пулями немного отличавшимися по весу и форме, поэтому баллистика патронов разных производителей могла несколько отличаться.
Для охотников выпускались даже дробовые версии патронов, вплоть до .40.
Дробовые патроны, кстати, очень интересны по исполнению — вместо пули в гильзу вставлялся деревянный тонкостенный контейнер с очень мелкой дробью.
В 1865 году фирма Спенсер была продана, причем неоднократно, окончательным владельцем стал Винчестер, использовавший производственные мощности Спенсера для производства своих собственных моделей. На этом история производства «Спенсеров» заканчивается.
Интересно, что впоследствии армия США перешла на однозарядные Спрингфилды 1873 года. Ну а потом уже частично перевооружились на Ремингтон-Ли, в девичестве Ли-Метфорд (о которой чуть позже), хотя и под другой патрон.
Европа в это время все еще развлекалась с дульнозарядным оружием.
Англичане спохватились аж в 67 году, одним из пионеров в Англии стал патрон Боксера .577 калибра. Выбор калибра был обусловлен тем, что патрон предназначался для использования в переделанных дульнозарядных винтовках Энфилд. Переделка заключалась в том, что на винтовки устанавливался откидной затвор системы Снайдера. Впоследствии название затвора распространилось на патрон и он стал именоваться .577 Снайдер.
Первоначально изготавливался из лакированной бумаги с латунным донцем, затем гильза стала полностью латунной.
Скорострельность Снайдер-Энфилдов возросла до 10-12 выстрелов в минуту, дальность и точность стрельбы выросли незначительно. Эти винтовки производились до 1880 года, хотя к тому времени на вооружение уже поступила прекрасная винтовка Мартини-Генри. Снайдеры состояли на вооружении индийской британской армии аж до 1901 года, хотя с 1888 года постепенно выводились в резерв (оставаясь на вооружении территориальных подразделений) в связи с принятием на вооружение новых винтовок.

Баллистика у Снайдеров была не особо хорошая, но это беда всех переделочных винтовок.
Снайдер-Энфилд.

Повышение требований к баллистике винтовок и опыт французов, применивших винтовки уменьшенного калибра (Шасспо) потребовало от англичан принятия на вооружение новой винтовки. В этот раз за основу взяли американскую винтовку Пибоди, которую после доработки затвора Фридрихом Мартини и замены ствола на ствол с полигональной нарезкой (привет от Витворта, хотя разработкой ствола занимался Александр Генри) приняли на вооружение под названием Мартини-Генри. Винтовки со стволами Энфилда и Ли назывались, соответственно, Мартини-Энфилд и Мартини-Ли.

Винтовка выпускалась под мощный патрон .577/450 ( (здесь .450 — калибр пули, .577 — диаметр гильзы в дюймах, гильза бутылочной формы). На картинке — второй и третий слева. Первый — .577 снайдер. Первоначально гильза сворачивалась из фольги и обжималась, первые серии патронов выпускались с упрочняющей вставкой.

Вторая версия патронов выпускалась без упрочняющей ставки, для них был характерен обрыв патрона и патрон был заменен на 3-ю модификацию, снова с двумя слоями латуни для повышения прочности. 4-я модификация отличалась меньшим зарядом и более легкой пулей (более ничем, поэтому отличить можно было только по весу). Довольно быстро снята с производства.

Интересно, что американские патроны этого калибра считались лучше английских, по крайней мере, пока их производство не было налажено на заводах Элей.

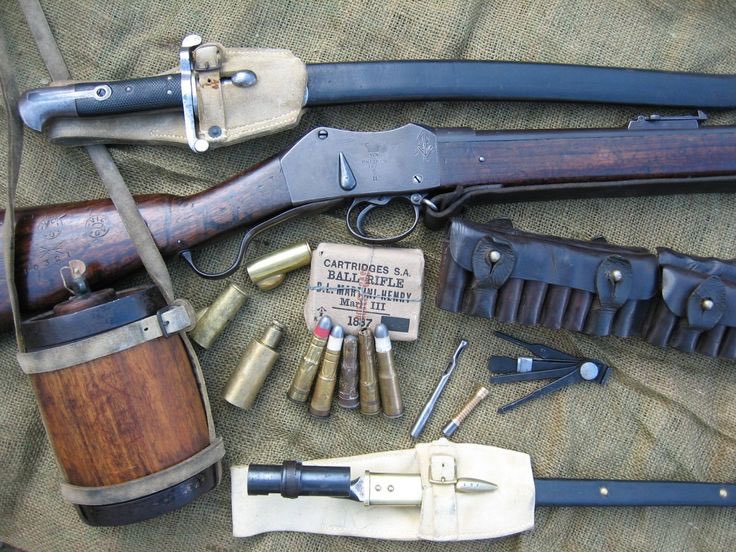

В центре патроны. С розовой бумажной оберткой пули — патрон для карабина (облегченная пуля и уменьшенный заряд), латунная гильза из фольги, в центре «короткобойный» тренировочный патрон с круглой пулей, так же использовался в полиции в Индии, холостой патрон и патрон с латунной тянутой гильзой. Как раз марк3, 1887 год.

Они же, но без короткобойного

Патрон производится до сих пор, у производителей есть чувство юмора, хотя мне кажется, что скоро на них подадут в суд и картинка изменится.

Зулусобойные патроны запретят.

Со стволом Генри винтовка показывала великолепные по тем временам результаты, повысив кучность по сравнению с исходной винтовкой Пибоди почти вдвое. После того, как в 1888 году был создан патрон .303, первоначально использовавшийся с дымным порохом, Мартини-Энфилды выпускались уже .303 калибра (7.62 мм).
Пуля с медной оболочкой позволяла использовать маленький (по тем временам) калибр, ее не срывало с нарезов, как свинцовую. Это позволило увеличить начальную скорость пули, соответственно дальность и точность стрельбы. Был еще экспериментальный патрон .403, но он так и остался экспериментальным. 303 понравился военным намного больше.

Винтовка очень активно использовалась в колониальных войнах, это та самая винтовка с которой в «желтой жаркой Африке» парни в красных мундирах несли бремя белого человека. Использовалась в 9-й коптской войне, зулусской, 2-й афганской компании и многих других войнах.

После зулусской войны был сильно увеличен носимый боезапас, практика показала, то патронов много не бывает. Времена, когда на бой хватало 12-20 патронов канули в Лету. На картине как раз показан момент, когда раненные подносят стрелкам патроны. В эпичном фильме Зулусы 60-х годов англичане используют патроны с тянутой латунной гильзой, что несколько анахронично.

В Афганистане винтовка зарекомендовала себя великолепно.

По сравнению с провальной первой афганской войной, во второй войне англичане действовали успешно, во многом благодаря винтовке мартини-генри. Основные потери они понесли не в боях, а от болезней. В Афганистане винтовку оценили настолько, что она применялась даже в ходе советско-афганской войны.

Источник: author.today

Не азбука Морзе. История унитарного патрона

патрон Морзе

Перед изобретателями позапрошлого века стояла задача любым способом соединить в удобное для использования целое воспламеняющий заряд с остальными компонентами патрона (пуля, метательный заряд и гильза). Благодаря фантазии и упорству энтузиастов появились интересные решения, которые можно было воплотить в жизнь.

Оружейник Джордж У. Морз (George W. Morse) из г. Батон Руж (Baton Rouge), штат Луизиана, попытался изготовить герметичный патрон многоразового снаряжения с капсюлем, расположенным в центре донца гильзы. Кроме всего прочего, он проводил эксперименты со встроенными системами воспламенения посредством брандтрубки, похожими на конструкции Бурсье (Bourcier) и Мозеса (Moses).

Однако в отличие от них, Морз использовал латунную гильзу, в нижнюю часть которой плотно вставлялось донце, изготавливаемое отдельно. По сравнению с конструкцией Мозеса и Кофера (Cofer) у патрона Морза, получившего наименование «Морз тип I», брандтрубка, как и у Бурсье, не выступала над уровнем донца.
У этих первых патронов, заряжаемых с казённой части, перед выстрелом на брандтрубку следовало надеть капсюль. Они очень отличались от привычных нам современных патронов центрального боя. Небольшим исключением является револьверный патрон конической формы Александра Тюра (Alexander Thuer).
При реализации своих идей Джордж У. Морз уделял внимание преимущественно разработке герметичной металлической гильзы многократного снаряжения. На чертежах в патенте № 15996 от 28 октября 1856 г. изображены различные варианты гильзы, состоящей из двух частей.

патрон Морзе

Характерной чертой их конструкции является изготовленный из латуни корпус гильзы, к которому крепится донце. Данное решение присуще всем патронам Морза. В то же время в чертежах нет точного описания способа установки системы воспламенения центрального боя.
Однако вскоре, 11 мая 1858 г., Джордж У. Морз зарегистрировал патент № 20214 на изобретение патрона, который имел гораздо больше шансов быть запущенным в производство.

патрон Морзе

Он состоял из корпуса гильзы и донца со встроенной системой воспламенения центрального боя. У данного боеприпаса нижняя часть гильзы была развальцована и в неё запрессован стакан с наковаленкой, который вполне можно охарактеризовать как донце. Расположенный в нем заряд, инициирующий выстрел, воспламенялся при помощи ударника. Эта конструкция обеспечивала герметичность патрона и размещения в нём системы воспламенения. Однако следует отметить значительные трудности с повторными снаряжениями боеприпаса, рассчитанного на многократное использование.
Впрочем, довольно быстро они были устранены, и уже 29 июня 1858 г. Морз, не теряя времени, регистрирует патент № 20727 на изобретение нескольких достойных внимания способов многократного снаряжения патрона, характерными чертами которого остались состоящая из двух частей гильза со встроенной системой воспламенения центрального боя.

патрон Морзе

Что касается конструкции нового боеприпаса, особенно его донца и возможности многократного снаряжения, то по сравнению с предыдущим он имел существенные отличия. Кроме того Джордж У. Морз предложил несколько альтернативных наковаленок, в последующем оказавших влияние на разработки других изобретателей.
Вскоре на передний план вышли два отличающихся друг от друга типа гильз конструкции Морза. Характерной чертой одной из них, позже получившей название «Морз тип I», являлась развальцованная образующая закраину нижняя часть гильзы, куда вставлялось своеобразное донце из пробки, каучука или другого аналогичного эластичного материала. При выстреле это донце упиралось в заднюю часть патронника, а пороховые газы создавали радиальное давление, что приводило практически к идеальной герметичности патрона. Однако, к сожалению, используемый эластичный материал изнашивался уже после нескольких выстрелов, что снижало количество последующих снаряжений гильзы.

Именно этот недостаток не давал покоя изобретателю из Батон Руж. После долгих бессонных ночей и многочисленных экспериментов Джордж У. Морз мог наконец-то успокоиться: гильза «Морз тип II» воплотила в себе все мыслимые в то время достижения и, можно сказать, стала прототипом современных гильз центрального боя. Её характерными чертами являются высокое донце с системой воспламенения центрального боя, запрессованное в латунный корпус. Рассматривая гильзу «Морз тип II», даже не вдаваясь в детали, нельзя не отметить её большого влияния на конструкторские решения изобретателей более поздних времён.
При попытке приобретения весьма редких подлинных экземпляров патронов Морза на аукционе Sotheby’s или ему подобных амбициозные коллекционеры должны рассчитывать на существенные финансовые затраты. Чаще всего то тут, то там на продажу выставляются патроны с гильзой «Морз тип II». По официальным данным, существует лишь четыре подлинных патрона с гильзой периода перехода от «Морз тип I» к «Морз тип II» (фото № 6). Понятно, что при продаже их цена будет близка к заоблачной.

Доктор Манфред Розенбергер (Dr. Manfred Rosenberger), перевод Виктора Назарова

Источник: www.kalashnikov.ru

История патронов

Одним из критериев оценки стрелкового оружия является скорость его перезаряжания. Солдат под огнем должен перезарядить свое оружие как можно быстрее, пока противник не успел до него добраться. Охотнику также требуется быстрота, иначе дичь от него ускользнет. Решением проблемы стал унитарный патрон, объединяющий в себе все необходимое для производства выстрела.

Как заряжали оружие

На заре истории огнестрельного оружия порох засыпали в дульное отверстие, за ним следовала тряпица, а потом пыж и свинцовая круглая пуля. Охотники носили порох в пороховницах, а военные — в бумажных гильзах. История патрона начинается с длинного кулечка из плотной бумаги, в который вкладывали порох и пулю. Чтобы зарядить оружие, один конец кулечка отрывали, а порох высыпали в ствол. Затем вкладывали пулю и сверху шомполом заталкивали бумагу, чтобы зафиксировать порох и пулю.

Английские пороховницы XVII в.

Английские пороховницы XVII в. От ритуала заряжания кремневого мушкета или пистолета порохом из пороховницы, а потом пулей отказались, когда изобрели унитарный патрон

До появления кремневого замка в качестве затравки использовали порох-серпентин. Позднее от серпентина отказались, и стрелок подсыпал на полку немного пороха из гильзы, а остаток всыпал в ствол. Кремневый замок исключил операцию подсыпания пороха на полку, так как небольшое количество пороха высыпалось непосредственно из казенной части ствола на закрытую пороховую полку. Такая система использовалась на протяжении почти всей эпохи кремневых замков и была, как правило, надежной, если порох на полке оставался сухим. Конечно, так бывало не всегда, и в среднем в трех случаях из десяти затравка либо не вспыхивала, либо сгорала, не поджигая основной пороховой заряд.

После того как Джон Форсайт и другие изобретатели разработали систему с детонирующим составом (параллельно шли опыты с гремучей ртутью), логично было объединить все составные элементы — гильзу, капсюль, основной заряд и пулю — в единое целое. Последовало немало экспериментов с патронами различных форм, и появились разные школы, ожесточенно спорившие о том, в каком именно месте патрона следует располагать капсюль.

Бельгийский шестизарядный шпилечный револьвер, изготовленный приблизительно в 1865 г.

Бельгийский шестизарядный шпилечный револьвер, изготовленный приблизительно в 1865 г. Этот револьвер разработан под патрон с металлической гильзой системы Лефоше

Шпилечный патрон

Иоганнес Паули был швейцарским оружейником, работавшим в Париже. В 1812 г. он разработал и запатентовал казнозарядную систему заряжания и новый патрон, который стал прототипом шпилечного патрона. Хотя конструкции Паули были хорошо продуманными, по разным причинам современные ему оружейные мастера не приняли новые идеи.

Однако работы в этой области продолжались, и в 1835 г. француз Казимир Лефоше изобрел шпилечный патрон. Этот патрон состоял из латунной гильзы с капсюлем и порохом; в горловину гильзы плотно входила пуля. Из боковой стенки гильзы выступала шпилька. Под действием ударника шпилька ударяла по помещенному внутри гильзы капсюлю и воспламеняла его. Система оказалась успешной, и под такой патрон было выпущено немало оружия.

экипировкf американского кавалериста времен Гражданской войны

В экипировку американского кавалериста времен Гражданской войны входили, в частности, французские шпилечные револьверы и патронташ

Недостатком системы Лефоше была выступающая шпилька: она делала обращение с патроном не таким удобным, как с появившимися позже патронами центрального или кольцевого воспламенения. Шпилька должна была точно входить в предназначенную для нее прорезь в патроннике, а при неаккуратном обращении могла вызвать случайный выстрел. После смерти Казимира Лефоше в 1852 г. его сын Эжен продолжал совершенствовать и патрон, и конструкцию оружия. Система Лефоше была улучшена и в 1855 г. запатентована другим французом — Клеманом Поттэ. Эстафету подхватил в Лондоне полковник Эдвард Боксер, запатентовавший патрон центрального воспламенения с металлическим основанием и латунной гильзой.

Лефоше и прочие парижские оружейники сыграли важную роль в разработке композитной гильзы, в которой сочетались бумага и латунь. Аналогичную гильзу германский оружейник Николаус фон Дрейзе успешно использовал в своем игольчатом ударном механизме, названном так из-за длинной иглы в центре ударника, которая воспламеняла капсюль. Наиболее важным усовершенствованием оказалось помещение капсюля в центр донышка латунной гильзы. Эта же система используется в современных патронах центрального воспламенения.

Шпилечные пистолеты применялись в Гражданской войне в Америке (1861-1865), хотя ценили их не слишком высоко. Их огневая мощь была низкой по сравнению с капсюльными револьверами, например «Кольтами», широко использовавшимися на полях сражений

Патрон кольцевого воспламенения

Патроны кольцевого воспламенения появились еще в 1830-х гг., хотя коммерческий успех пришел к ним лишь после 1845 г. Такой патрон, по сути, был большим капсюлем-воспламенителем, содержащим не только инициирующий состав, но и пороховой заряд, и пулю. Одним из недостатков патрона кольцевого воспламенения была невозможность использовать гильзу после выстрела (в других патронах гильзу можно было использовать повторно, заменив капсюль, порох и пулю).

Кроме того, этот патрон был не таким дальнобойным. Из-за тонких стенок гильзы эти патроны можно было использовать лишь в оружии небольшого калибра (калибр отражает диаметр канала ствола). В имперской (дюймовой) системе исчисления калибр измеряют в долях дюйма. Так, оружие калибра 0,22 дюйма называют оружием калибра .22, или «двадцать второго калибра».

В прошлом патроны кольцевого воспламенения имели калибр до .44 включительно. Калибр современных патронов кольцевого воспламенения не превышает .22 (5,6 миллиметра).

патрон кольцевого воспламенения

Первый патрон кольцевого воспламенения был, по сути, большим капсюлем с запрессованной сверху пулей и фланцем, надежно удерживающим его в патроннике

Патрон центрального воспламенения

В 1854 г. Чарльз Ланкастер разработал унитарный патрон с латунной гильзой. В середину донца латунной гильзы вставлялся капсюль, и боек легко инициировал его детонацию.

Так появился патрон центрального воспламенения, оказавшийся самым удачным типом патрона. Сегодня это самый популярный патрон для стрелкового оружия крупных калибров. По поводу того, кто именно первым придумал патрон центрального воспламенения, споры продолжаются до сих пор, что само по себе указывает на важность этого изобретения. Так, некоторые утверждают, что его в 1861 г. изобрел английский оружейник Дж. X. Доу, однако упоминают и парижанина Клемана Поттэ, а также лондонскую фирму «Eley Brothers», которой удалось получить соответствующий патент.

патрон центрального воспламенения

В патроне центрального воспламенения инициирующий состав располагается в центре донца. Как правило, патроны центрального воспламенения могут нести больший пороховой заряд

В 1867 г. британское военное министерство приняло патрон центрального воспламенения Эли — Боксера для снаряжения винтовок «Энфилд». Гильза оригинального патрона Эли — Боксера была сделана из листовой латуни. В 1870 г. полковник Хайрам Бердан из Артиллерийско-технического управления США разработал патрон с гильзой бутылочной формы с капсюлем и камерой в основании и затравочными отверстиями по обеим сторонам. Современные патронные гильзы делают из латуни и металлических сплавов. В общем, современные патроны центрального воспламенения обладают большей мощностью, чем патроны кольцевого воспламенения.

Достоинства металлической гильзы

Чудесным свойством металлической гильзы в патронах некоторых типов является ее расширение под действием тепла, выделяющегося при детонации пороха. Результатом является герметично закрытый патронник, что увеличивает энергию пули, покидающей ствол. Вдобавок такая гильза исключает прорыв пороховых газов, которые могли бы травмировать стрелка.

Латунную гильзу патрона центрального воспламенения после ее извлечения из патронника можно использовать повторно. Требования к качеству гильз очень высоки, поскольку гильзы должны точно соответствовать размерам патронника того оружия, для которого они предназначены. Это подразумевает прецизионную механическую обработку как деталей оружия, так и самих гильз; допустимые отклонения от заданных размеров должны быть минимальными. Разные патроны могут содержать разные заряды пороха, и для пистолета важно подобрать правильный заряд, иначе оружие при выстреле может разорваться. Патроны могут маркироваться в метрической или дюймовой системе.

Игольчатое ружье

Иоганн Николаус Дрейзе — прусский оружейник, который изобрел боевое казнозарядное игольчатое ружье. В системе Дрейзе использован продольноскользящий затвор, открывающий и запирающий казенную часть ствола, в которой помещается патрон. Затвор запирался опусканием рукоятки, входившей в паз в ствольной коробке.

Ударник снабжен бойком в виде длинной иглы, проходящей сквозь тело затвора. При нажатии на спуск игла шла вперед, прокалывала бумажную гильзу и достигала капсюля, помещенного в донышке пули. Использовавшийся в этой системе патрон состоял из четырех частей: бумажной гильзы, порохового заряда, капсюля-воспламенителя и пули. Капсюль располагался между пулей и пороховым зарядом. Чтобы достичь капсюля, игла должна была пронзить весь пороховой заряд.

Хотя для своего времени эта хитроумная конструкция была весьма эффективной, игольчатое ружье изначально обладало некоторыми недостатками. Игла, проходившая сквозь затвор, требовала исключительно тщательной обработки и подгонки деталей. В противном случае часть пороховых газов прорывалась сквозь затвор. Поскольку игла постоянно подвергалась воздействию пороховых взрывов, она быстро изнашивалась и приходила в негодность.

Прусская игольчатая военная винтовка с продольно-скользящим затвором, сделанная около 1851 г.

Прусская игольчатая военная винтовка с продольно-скользящим затвором, сделанная около 1851 г. Эффективность этой конструкции вскоре была доказана на поле боя, когда прусская винтовка оказалась намного скорострельнее, чем оружие противника. Вслед за Пруссией подобное оружие приняла на вооружение Франция
