Как сделать мощный арбалет в домашних условиях Сейчас очень популярное оружие - арбалет. Не смотря на сложность, арбалет можно сделать в домашних...

Как сделать мощный арбалет в домашних условиях

Как сделать мощный арбалет в домашних условиях

Сейчас очень популярное оружие — арбалет. Не смотря на сложность, арбалет можно сделать в домашних условиях. В прошлые старинные времена оно использовалось как грозное оружие. Сейчас арбалет используется в спорте в тире на малых и средних дистанциях. В наше время можно купить все и арбалет, а том числе. Но гораздо интереснее его сделать своими руками.

Для тех, кто мастеровит, умеет пользоваться станками и инструментами-это не составит большого труда.

Для арбалета нам нужна деревянная заготовка и железо.

арбалет в домашних условиях

арбалет в домашних условиях

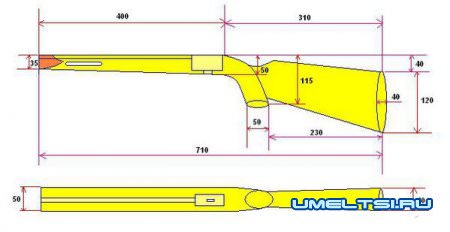

Деревянная заготовка вырезается по таким размерам.

арбалет в домашних условиях

Самодельный арбалет Обзор

арбалет в домашних условиях

Берем рессорною пластину размером 650×100×8. Угловой шлифмашинкой понемногу срезаем лишнее. В делаем дугу размером 35 мм- это посредине и с краями 18 мм.

арбалет в домашних условиях

арбалет в домашних условиях

Наждачным станком уменьшаем края от средины до края доходя до 5 миллиметров в толщину. На дугу натягиваем стальной дрот (можно трос). Крепко фиксируем. Чтобы не мешать дуге изгибаться ровно посредине ставим деревянный кругляк. Одновременно с натягиванием смотрим на напряжения и промежуток натяжения.

Эти размеры и ставим за основу нашей работы по изготовлению арбалета в домашних условиях.

арбалет в домашних условиях

арбалет в домашних условиях

Распиливаем железную заготовку и получаем деталь которая и будет главной в нашем арбалете-зацеп, так же ее называют «кошка».

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

Для изготовления замка нам необходим курок и шептало. Сверху оси делаем отверстие в которое должен попадать болт полосковой пружины, который фиксирует штифт от передвижения

арбалет в домашних условиях

арбалет в домашних условиях

АРБАЛЕТ. Как сделать простой и мощный!!!

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

Далее будем делать замок и корпус.

арбалет в домашних условиях

арбалет в домашних условиях

Очень внимательно вымеряем и делаем отверстия для штифтов.

арбалет в домашних условиях

арбалет в домашних условиях

Затем делаем защиту для курка и мерим его к деревянной основе.

рбалет в домашних условиях

рбалет в домашних условиях

Вырезаем отверстие для замка.

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

арбалет в домашних условиях

Крепим целик. Делаем «ласточкин хвост» и припаиваем к нему прицельное устройство. В зависимости от температуры нагревания при воронении, это можно сделать ПОСом или ПСРом.

арбалет в домашних условиях

арбалет в домашних условиях

В арке необходимо просверлить отверстия, делать это необходимо победитовым сверлом. Все это необходимо для крепления хомутов.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях


Точим ролики по необходимым размерам.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Подрезаем хомуты к нужному нам размеру и далее закрепляем хомута к дуге арбалета.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Зажимаю тетиву (трос) тисками. Совет, не пытайтесь клепать, нужно сжимать!

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

В процессе изготовления.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях


Деталь, сделанная.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Из деревянной заготовки изготовляем проем для направляющей

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Приклеиваем металлическую планку в виде желобка.

Как сделать мощный арбалет в домашних условиях

При помощи резаков и стамесок по дереву делаем приклад.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Придаем деревянной заготовке форму приклада. Кстати, дерево может быть из вишни, березы, ореха.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Покрываем лаком. Полируем.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Обращаем внимание, на то, чтобы был зазор между тросом и ложем был 2 мм. Логика простая — середина болта.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Теперь все складываем

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

На дугу можно натянуть термоусадочную пленку, она улучшает внешний вид и служит защитой.

мощный арбалет в домашних условиях

мощный арбалет в домашних условиях

Вот наш арбалет своими руками, готов.

Источник: www.umeltsi.ru

Арбалет своими руками

Сегодня сделать арбалет своими руками в домашних условиях не так сложно, если у вас есть необходимые чертежи и желание потрудиться. Имея на руках современные материалы и инструменты можно изготовить как охотничье, так и турнирное и спортивное оружие.

Что мы приобрели и что потеряли

К сожалению, многовековый опыт наших предков по изготовлению арбалетов и луков был во многом утерян. Многие секреты навсегда остались в пучине времени. Но нынешнее поколение наконец-то осознало значимость арбалетов и луков. Умение делать такое оружие снова возвращается. Все больше людей становятся его поклонниками, пополняя ряды современных Робин Гудов.

Теперь сделать арбалет сможет каждый. Далее мы раскрыли все особенности и подробные инструкции создания арбалета в домашних условиях.

Современный арбалет родом из прошлого

Особенности создания арбалета в домашних условиях

На сегодняшний день в интернете можно найти массу предложений для приобретения готового арбалета. Множество моделей на самый разный вкус, но стоит отметить, что и цена будет разнообразной. Тем не менее, желающих сделать метательное оружие собственноручно очень много. Изначально новичок может потеряться в череде действий, но сейчас мы расскажем, как сделать арбалет своими руками в домашних условиях и предоставим чертежи, чтобы все было максимально правильно. Это очень важно, потому что даже небольшие погрешности в изготовлении могут привести к неприятным и неожиданным сюрпризам в дальнейшем, вплоть до травматизма.

Перед тем, как приступить к процессу изготовления девайса, следует остановиться на двух важных моментах.

  1. На территории нашей страны арбалет используется исключительно в развлекательных или спортивных соревнованиях и мероприятиях. Использование его в качестве оружия для охоты строго запрещено! Все виды метательного оружия, которые имеют усиление натяжения 43 кг и больше относятся к боевым типам, как на фото. В таком случае необходимо иметь особое разрешение на пользование, которое можно получить в органах МВД.

Арбалет своими руками

  1. Арбалет – это особая конструкция, которая во время использования подвергается невероятным нагрузкам. Именно поэтому важно соблюдать все правила его изготовления и не допускать даже малейших ошибок и погрешностей. В противном случае при эксплуатации можно травмироваться. Не стоит забывать о многократном запасе прочности, которым должны обладать абсолютно все элементы конструкции.

Арбалет своими руками

Создание лука

Одним из основных составляющих всей конструкции и двигателем арбалета стал лук. Это пластина с большой упругостью, которая имеет сложную форму. Такая пластина имеет изгиб. Для большей функциональности на обоих концах создают еще по одному изгибу.

Изготовление арбалета должно всегда начинаться с лука. Остальные составляющие просто следует подбирать под него:

Арбалет своими руками

  • параметры ложи;
  • каким будет механизм для спуска;
  • какой вариант натяжения лучше – блочного или рекурсивного типа.

Как выбрать материал для изготовления?

Арбалет можно делать из нескольких материалов – дерево, металл или композит. Но что лучше выбрать решать вам:

Арбалет своими руками

  • дерево – лучше не использовать в качестве основного материала. Древесина, которую можно найти во дворе не имеет достаточного качества для самостоятельно сделанного арбалета. Ветка из леса со временем потеряет свой первозданный вид и свойства из-за усыхания. Хотя такой вариант подойдет для использования на небольшой срок. Например, поиграть летом на даче в стрелялки. Несмотря на это, довольно популярными стали готовые модели арбалетов Скорпион и Тарантул, которые состоят именно из дерева;
  • композит – состоит из стекловолокна, которое соединяется между собой связующим эпоксидного происхождения. Данный материал на первый взгляд кажется простым и идеальным. Но только на первый взгляд. Минусом является обязательное идеальное следование всем нюансам инструкции изготовления – точный расчет пропорции смеси, соблюдение условий сушки и правильная выдержка. Создать и сохранить такие важные условия дома почти нереально.

Металл

Ему следует отвести отдельное место среди всех материалов. Он не имеет альтернатив и конкурентов. Обладатели старых «Москвичей» с листовыми рессорами точно остаются в выигрыше.

Понадобиться всего 1 лист – 2-ой по размерам. Если размер вам не страшен, то можно сделать арбалет и из первого листа. Первый использовать даже выгоднее из-за наличия трубок на краях. Можно сказать, что кронштейн, на который крепится тетива или блоки у вас готов.

Чтобы прикрепить лук к ложе потребуется колодка. Она имеет форму в виде буквы П и как бы обнимает ложу с передней стороны. Ее крепление может быть двух типов:

  • приварить с помощью сварки намертво к рессорному листу. Но такой вариант небезопасен и непрактичен. Каждый раз на сварные швы будет действовать чрезмерная нагрузка, которая рано или поздно приведет к отрыву детали;
  • использование на колодке шаровой опоры. Идеально подойдет данная деталь от ВАЗ2108 или 09. Зафиксировать лук необходимо на самом штыре. Легкость заключается также в том, что на листе имеется подходящее для этого отверстие.

Важно: Соединение болтами, а в идеале заклепками в разы лучше обычного сварного шва, поскольку данная часть арбалета испытывает огромные вибрационные перегрузы. Самодельные шкивы тоже можно найти среди запчастей «Москвича». Для этого сгодятся элементы стеклоподъемников.

Отдельно следует обратить внимание на изготовление тетивы. Чтобы долго не искать подходящий элемент, многие используют металлический тросик (очень тонкий). Но данный вариант лучше заменить прочным альпинистским репшнуром, с сечением от 5 до 8 мм. Тросик ненадежен из-за того, что не может долго выдерживать поступающие изменяющиеся нагрузки.

Арбалет своими руками

Когда вы выбрали материал тетивы и закрепили ее на лук, то не помешает испробовать его на изгиб. Лучше всего для этих целей использовать динамометр (на 100 – 150 кг). После таких испытаний вы определитесь с важными параметрами, которые пригодятся в дальнейшем изготовлении арбалета:

Арбалет своими руками

  • длина хода тетивы;
  • нагрузка.

Создание ложи

Не менее важным элементом является ложа арбалета. В данном случае без дерева, как основного материала не обойтись. Но не все дерево можно использовать. Например, стоит отказаться от осины, ели, ольхи и сосны. Хорошим вариантом считается дуб, бук, вяз.

Для хорошего арбалета, такая заготовка должна быть идеально высушена в течении пары десятков лет, что в принципе нереально для обычного домашнего изготовления.

Арбалет своими руками

Для самодельного арбалета подойдет 7 – 9 мм фанера с влагостойкими свойствами. Затем из этого материала следует вырезать 3 – 5 контуров будущей детали и соединить все эпоксидной смолой. Несмотря на внешнюю непрезентабельность, такая деталь будет необычайно надежной и крепкой.

Перед тем, как сделать ложу обратите внимание на некоторые особенности:

  • форма: лучше не выбирать полупистолетную форму. Оптимальной является прямая английская ложа. Преимуществом стала не только легкость создания, но и повышенная прочность;
  • когда будете собирать все элементы ложи, учитывайте ход тетивы и создающуюся нагрузку. Ход тетивы – расстояние от спускового паза до самой колодки. Нагрузка – толщина ложных стенок там, где происходи ее фиксации. В прямой английской ложи нет того утончения между цевьем и прикладом, как в полупистолетном варианте;
  • направляющая стрел – это основной элемент ложи. Убедитесь, что она гладкая и достаточно прочная. Не стоит переживать, как сделать такую деталь. Подойдет пластина, которая обрамляется стекло «Москвича» или фурнитура для мебели;

Далее представлены особенности изготовления спускового механизма для самодельного арбалета.

Создание спускового механизма для арбалета

Изготовить такое звено конструкции дома почти нереально, даже если у вас есть необходимая схема. Исключение, если вы профессиональный слесарь и у вас есть нужное оборудование.

Арбалет своими руками

Отлично если у вас окажется УСМ от пневмовинтовки. Чуть доработав его, вы получите готовую деталь для своего самодельного арбалета.

Над самим механизмом следует разместить кожух, высота которого составляет 2 – 5 см. он нужен для защиты от попадания влаги и мусора. Помимо этого, станет базой для приспособлений, которые увеличивают прицельность стрельбы – целик, оптика.

Перед кожуха (размещается над самим спусковым механизмом) имеет форму хвостика, длина которого не превышает 10 см. Именно им будет удерживаться зад стрелы на самой направляющей.

Стрелы можно изготавливать самостоятельно или же купить в специализированном отделе. Поздравляем, вы смогли сделать арбалет своими руками в домашних условиях, используя готовые чертежи с инструкцией. Если вы все сделали верно то он будет служить вам не один год. А еще больше практичных советов смотрите в видео.

Related posts:

  1. Ручка для ножа своими руками
  2. Удобное топорище своими руками
  3. Как сделать фидерную оснастку своими руками
  4. Как сделать мыло своими руками
  5. Как собрать картинг своими руками
  6. Проволочная пружина своими руками

Источник: mainavi.ru

Инструкция по изготовлению самодельного арбалета и стрел к нему

Простой самодельный арбалет предназначен для спортивной или любительской стрельбы. Есть множество видов этого стрелкового оружия, чертежей и схем. На их основе можно сделать простую модель типа самострел или уникальный образец. Первая задача – разобраться с устройством арбалета и выбрать оптимальную схему изготовления.

Общее описание конструкции

Этот вид оружия предназначен для стрельбы короткими стрелами или болтами. Его преимущества – компактность, бесшумность, относительная простота изготовления. Последнее является основным движущим фактором делать самострелы своими руками. Для этого не понадобится набор профессиональных инструментов – достаточно иметь основные инструменты для деревообработки и по металлу.

Но до того, как сделать арбалет своими руками, нужно изучить его конструкцию:

  • Ложе. На него устанавливаются все механизмы и компоненты. Изготавливается из дерева твердых сортов, можно использовать многослойную основу. Форма максимально приближена к ружейной, обеспечивается удобство удержания и заряжания.
  • Плечи необходимы для натягивания тетивы. Можно сделать арбалет из рессоры, но из-за сильного усилия натяжения он будет неудобен. К тому же его мощность будет выше разрешенной. Плечи делают из пружинной стали или заказывают готовые под конкретный показатель мощности. Альтернатива – сделать пружинный арбалет.
  • Крестовина для крепления плеча. Она изготавливается из дерева или стали, есть механизм для быстрого демонтажа натяжных пластин.
  • Спусковой механизм для арбалета фиксирует тетиву, а после нажатия спускового крючка отпускает ее. Рекомендуется продумать предохранительный механизм.
  • Натяжитель. Необходим для приведения устройства в рабочее состояние. Мини арбалет не комплектуется подобным механизмом из-за слабой мощности натяжения.

Важно, чтобы усилие натяжения не превышало значение 43 кг. В России запрещены арбалеты выше указанного значения.

Как выбрать активные наушники для охоты: обзор моделей и характеристик

Обзор чертежей

На первом этапе разрабатывается схема изготовления. Брать за основу заводские модели не рекомендуется, так как они характеризуются сложной конструкцией, что повышает трудоемкость процесса. Чертежи арбалетов могут значительно отличаться друг от друга, поэтому рекомендуется ознакомиться с наиболее популярными конструкциями.

Классическая модель

Для его изготовления потребуется минимум деталей и комплектующих. Чертежи арбалета можно разработать самостоятельно, но лучше взять уже имеющуюся схему. Составные компоненты – ложе, направляющая для стрелы, плечевой модуль, фиксатор тетивы со спусковым механизмом.

Сделать арбалет из дерева можно по следующей схеме.

  1. Изготовление ложа. Рекомендуется сделать полноценный приклад. Для любительских моделей можно ограничиться простым прямоугольным основанием. Древесину нужно взять максимально твердую, но с возможностью ее обработки.
  2. Выбор материала плечевого блока. Нужна пружинистая сталь, либо ее аналог. Важно, чтобы при максимальном натяжении она не испытывала критических нагрузок. Максимальная длина одного плеча – до 50 см. Для регулирования степени натяжения можно изготовить блочный арбалет.
  3. Спусковой механизм. Самый сложный модуль в конструкции. Для изготовления потребуется точно следовать чертежу, готовый блок испытывают на фиксацию тетивы.
  4. Способ натяжение – ручной или механический. Если нужен арбалет для охоты – рекомендуется сделать рычажный механизм для оперативного заряжания.

Для новичков рекомендуется выбрать простые чертежи арбалета. В дальнейшем можно модернизировать готовую конструкцию или сделать новую модель.

Пружинный

Это лучший вариант, если нужно охотиться в воде (опять же, мы помним о том, что в РФ запрещена и охота с арбалетом). Вместо классического плечевого блока применяют пружины. Они располагаются на боковых частях ложа, тем самым уменьшая габариты конструкции. Подводный пружинный арбалет имеет ряд преимуществ – простота изготовления, надежность, возможность регулировки усилия натяжения. Недостаток – малая дальность полета стрелы.

Какие патроны 12 калибра можно считать лучшим выбором — производители и характеристики

Особенности изготовления арбалета для подводной охоты:

  • Пружины рекомендуется поместить в стальные трубки. Это уменьшит риск их засорения, снизит вероятность появления травм.
  • Минимальное число деревянных компонентов, если модель будет применяться для подводной охоты.
  • Для взвода механизма потребуется рычажный блок. Если пружина будет достаточно тугая – сделать это с помощью штифта проблематично.

Преимущество этой конструкции – ее можно сделать самому из подручных материалов. Подробное описание для этого не нужно, так как зачастую приходится адаптировать чертеж под имеющиеся комплектующие.

Материалы и инструменты

Изготовление арбалета в домашних условиях начинается с анализа доступных материалов. Большинство частей можно сделать самому, но ответственные компоненты рекомендуется купить или заказать у мастера – плечевой блок и спусковой механизм.

  1. По шаблону вырезается ложе, на нем формируются необходимые модули – место для вставки спускового механизма, канавка для стрелы.
  2. Изготовление плечевого модуля или пружинного механизма. Важно правильно рассчитать нагрузку. Установка на готовое ложе.
  3. Крепление спускового механизма, проверка правильности зацепа тетивы.

На фото конструкция может выглядеть простой. Но для ее самостоятельного производства потребуется масса времени и усилий. В особенности это касается блочных конструкций.

Дополнительно можно сделать стрелы для арбалета. В качестве основы можно использовать твердые породы дерева, дюралевые или текстолитовые трубки. Для установки сменного наконечника потребуется сделать резьбу на конце стрелы. Длина зависит от характеристик самострела. Рекомендуется использовать натуральное оперение.

Привет, я Александр-идейный вдохновитель блога. Свою жизнь в плане карьеры и свободного времени я связал с лесом. А как иначе, когда живешь в Карелии! В этом блоге я отвечаю за разделы, посвящённые охоте, походам и снаряжению.
Добро пожаловать в мой мир!

Источник: zhyvoi.ru

Как самому сделать ручной самодельный арбалет в домашних условиях – схема и чертежи для изготовления, сборка из фанеры своими руками

Арбалет представляет из себя лук со спусковым механизмом. Если сравнивать его с луком, то по точности и убойной силе арбалет имеет превосходство. Чего нельзя сказать о дальности и скорости стрельбы.
Во время стрельбы из арбалета не нужно прилагать усилия для натягивания тетивы, а можно полностью сосредоточиться на прицеливании. В отличие от ружья арбалет не производит шума, легок в использовании.

Особенности устройства

Арбалет своими руками.
Основой арбалета служит ложе. К нему крепятся все остальные части устройства.

В верхней части устанавливается направляющий паз, в который вставляется специальная стрела (болт). В конечной части ложа находится крестовина, которая удерживает плечи.

Спусковой механизм делается простым или сложным, в зависимости от особенностей конструкции арбалета. Самый простой механизм называется орехом. Это цилиндр с курком и зацепом для тетивы. Более серьезное оружие оснащают металлическим механизмом, состоящим из нескольких деталей.

Из чего состоит арбалет

Основные детали арбалета:

  1. Ложе. Делается из цельной или клееной древесины твердых пород. Форма подбирается с учетом удобства и эргономичности. За основу можно взять ложе от другого оружия, предварительно забив брусками след от ствола. Бруски и ствол предварительно обрабатываются эпоксидным клеем.
  2. Направляющие. Отвечают за точность стрельбы, поэтому должны быть идеально ровными. Изготавливаются из дерева, металла или пластика, шлифуются фрезером, потом наждачной бумагой с мелким зерном до гладкого состояния.
    Устройство арбалета.
  3. Плечи. Представляют из себя прочные, гибкие дуги, которые удерживают тетиву. Плечи крепятся к крестовине шурупами.
  4. Крестовина. В торцевую часть ложа монтируется алюминиевая или деревянная крестовина (колодка). Она отвечает за фиксацию плеч, прижимает их к ложу арбалета.
  5. Механизм для спуска тетивы. Состоит из стальных деталей: спускового крючка, пружины, болтов и гаек, шептала, пластин под корпус.
  6. Тетива. Специальный трос, удерживаемый плечами. При нажатии на курок высвобождается из зацепа и выталкивает стрелу. Может быть стальной, шелковой, кевларовой.

Виды арбалетов

По назначению арбалеты разделяют на три разновидности:

  1. Любительские. В эту категорию входят легкие, маломощные устройства, которыми стреляют по мишеням. Также любители исторического оружия изготовляют копии старинных боевых орудий. Такие экземпляры становятся украшением интерьера или занимают свое место в коллекции.
  2. Спортивные. Обладают высокой точностью. Для этого их оснащают дополнительными элементами, в том числе прицелом. Имеют характеристики, которые соответствуют спортивной дисциплине.
  3. Охотничьи. Для таких арбалетов важны легкость и эргономичность. Чаще всего состоят из блоков. Также большую роль играет мощность.

Арбалет блочного типа.
По конструкции различают два вида:

  1. Классические. Принцип работы такой же, как у лука: энергия плеч передается тетиве, происходит выстрел.
  2. Блочные. Грамотно распределенная между блоками нагрузка способствует уменьшению габаритов при большой мощности.

По типу снарядов существует два вида:

  1. Классические. Используются специальные арбалетные стрелы – «болты».
  2. Шнепперы (балестры). Снарядом является металлический шарик.

Устройство и разновидности

На сегодняшний день выделяют шнепперы пистолетного и винтовочного типа. пистолетные могут стрелять стрелами, короткими дротиками и стальными шариками. При этом, используются шарики 6 калибра.

Винтовочные шнепперы более современные и надежные:

  1. Состоят из деревянного приклада и стального корпуса.
  2. Дуги выполнены из композитного материала.
  3. Спусковой механизм обеспечивает более точную стрельбу, по сравнению с пистолетными шнепперами.
  4. Винтовочным шнеппером не смогут пользоваться новички, хотя данный вид оружия и предназначен не только для охоты, но и для развлечений.

Если говорить об устройстве шнеппера, то он состоит из следующих частей:

  1. Раздельные плечи. Как правило, выполнены из стали. В систему натяжения входит два полиспаста. Тетива и тросы тоже стальные.
  2. Колодка. Литая и соединена со стременем и скобой-основанием мушки.
  3. Направляющая. Алюминиевый элемент, имеющий четыре зачеканенные стальные проволочки.
  4. Магазин для снарядов. Имеет вид стальной трубки, закрепляющейся на передней скобе и кронштейне для целика.
  5. В качестве общего основания, куда крепится спусковое устройство, а также направляющая с колодкой лука, выступает стальная труба. В данной трубе находится лазерный указатель. Также оружие имеет прицельное приспособление. Оно состоит из мушки и откидывающегося целика.

Технология изготовления модели

Можно приобрести готовый арбалет из дерева в специализированных магазинах. Но изготовленный собственноручно под конкретные запросы, он становится эксклюзивным оружием. Кроме того, это обойдется дешевле.

Чертеж деталей

Чертеж деталей арбалета.
Чтобы облегчить изготовление устройства и ускорить процесс, необходим чертеж. Чем проще будет оружие, тем проще его смоделировать.

Для этого на бумаге следует нарисовать макет желаемого арбалета и нанести необходимые размеры.

Если планируется более сложный вариант, стоит сделать несколько чертежей, на которых прорисовать детали, их размер и место расположения. Это облегчит подбор материалов и производство заготовок.

Выбор материала

Лучший материал для самостоятельного изготовления – древесина. Дерево легко обрабатывается, обладает необходимой гибкостью и прочностью. Из него делают лук, ложе. Также можно использовать пружинящий металл или специальные композитные материалы.

Подходящая древесина:

Спусковой механизм нужно делать из более прочных и устойчивых к износу материалов. Чаще всего это железо. К примеру, сделать арбалет из рессоры.

Подготовка материала

Перед началом работ материал следует подготовить:

  1. Заготавливается сырая древесина. Ветка под плечи для арбалета – не менее 1,8 метра, ветка для ложа – не менее 1 метра. Диаметр поперечного сечения заготовок – не менее 10 см.
    Заготовка арбалета.
  2. Для равномерной сушки спилы веток обрабатываются лаком, краской или любым клеем.
  3. Заготовки помещаются на год в сухое, темное место для просушивания.
  4. Заготовки очищаются от коры и подсушиваются еще в течение недели.
  5. Ветка распиливается и отдыхает еще неделю.

Изготовление плеч

Для изготовления лука (плеч) используется сторона деревянной заготовки с более плотными волокнами. Это северная сторона с узкими годовыми кольцами.

Последовательность действий:

  1. От середины заготовки отмеряют по 2 см в обе стороны. В это место будет устанавливаться ложе, поэтому оно имеет максимальную толщину.
    Плечи арбалета: чертеж.
  2. От середины к краям постепенно удаляются излишки древесины. Обрабатывать таким образом следует обе стороны заготовки.
  3. В процессе обработки нужно проверять равномерность сгибания дуг. Это делается с помощью крепкой веревки с петлями – пробной тетивы. Натягивая тетиву, можно понять, какие места заготовки нуждаются в дополнительной обработке. Дуги должны прогибаться равномерно с двух сторон.
  4. Плечи можно усилить с помощью металлических накладок, которые крепятся с внутренней стороны в местах наибольшего напряжения.

Как обрабатывать сучки

Сучки ослабляют конструкцию, поэтому при заготовке лучше подбирать ветки с их минимальным количеством. Удалять сучки нужно уже в процессе изготовления плеч с помощью острого ножа. При срезании оставить выступ примерно 1 мм, а затем обработать его шлифовальной бумагой. Нельзя удалять сучки с сырого материала. Это приведет к трещинам.

Изготовление ложа

  1. Выбирается форма будущего арбалета. Если позволяют размеры, можно спроектировать приклад или прорезь для руки. По эскизу выпиливается заготовка.
  2. Заготовка ложа вставляется в тиски и обрабатывается с помощью напильника и шлифовальной бумаги.
  3. В заготовке выдалбливается желоб для стрелы длиной примерно 30 см. Он не должен иметь даже малейших неровностей.
  4. С помощью мелкозернистой бумаги желоб отшлифовывается до идеальной гладкости.
  5. Прорезается посадочное место, на которое будет крепиться спусковой механизм.
  6. В передней части заготовки прорезаются пазы для установки плеч.

Ложе арбалета. Чертеж ложа.

Спусковой механизм

Прежде, чем приступать к работе над спусковым механизмом, нужно понять как он устроен.

Спусковой механизм: чертеж.

Для легких арбалетов подойдет деревянный механизм. Хорошим материалом будет бук или дуб. Оружие, имеющее силу натяжения больше 20 кг уже нуждается в более крепкой механике. Здесь понадобится металл.

Самая простая конструкция – «орех» состоит из двух деталей:

  • курок;
  • зацеп для тетивы.

Более серьезные конструкции должны обеспечивать свободное нажатие курка при высоких нагрузках.

Важно, чтоб спусковой механизм (замок) плотно прилегал к ложу.

В таких замках используются блокираторы, предохранители, разгрузочные рычаги. Все зависит от фантазии и конструкторских способностей мастера-изготовителя.

Сборка арбалета

После подготовки всех необходимых деталей их нужно соединить.

Последовательность действий:

  1. В посадочное место прикрепляется спусковой механизм.
  2. С помощью мебельного клея устанавливаются плечи.
  3. Натягивается тетива. Для ее подойдет капроновая веревка с хорошей прочностью.

Арбалет готов к пробному выстрелу.

Особенности конструкции

Шнеппером можно пользоваться в самых разнообразных целях. Это может быть спортивный интерес или же охота на птиц.

  1. Как правило, это миниатюрное оружие, имеющее длину в пределах 60-70 см.
  2. Кроме этого, оно довольно легкое (от 2 до 2,5 кг).
  3. Интересно то, что для конной охоты пригодится шнеппер еще меньшего размера. Его длина будет составлять всего 35 см.
  4. Дуга такого арбалета стальная и ее длина составляет 325-460 мм. Эти показатели меньше, чем у болтового арбалета.
  5. Крепление дуги приходится на переднюю часть ложи, где располагается выступ с окном, имеющий прямоугольную форму.
  6. В выступ вставляется дуга и зажимается с обеих сторон при помощи деревянных и железных клиньев.
  7. Веревочные оплетки в таких арбалетах отсутствуют и всегда отсутствовали.
    Арбалет с пулями.
  8. Замки и спусковые устройства пулевых шнепперов отличаются громоздкостью. Чтобы облегчить процедуру заряда данного оружия, натяжение тетивы осуществляется при помощи взводного рычага.
  9. Последний устанавливается сверху на ложе. Рычаг соединяется с замочной коробкой, перемещаемой вперед при подъеме рычага. Тетива насаживается на выступ замочного крюка, после чего опускается взводной рычаг.
  10. Тетива может потянуть замочную коробку, и чтобы такого не произошло, рычаг стопорится скобой.

Источник: 2002228.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
