Как разобрать страйкбольный пистолет

В данной теме хотелось бы свести воедино способы разборки приводов различных моделей до гирбокса. По мере наполнения буду перебрасывать сообщения из темы в инит-пост.

Для примера:
M16 в метал-боди, пр-во GT (thnx Ace[КАСКАД])
Для версий с прикладом-«весло»:
1. Снять затыльник приклада.
2. Отсоединить акум.
Для версий со складным прикладом:
1. Вытолкнуть пин цевья
2. Стянуть цевье вперед.
3. Выкрутить пин приклада, снять приклад.
4. Выкрутить передний пин, вытянуть нижнюю часть в сторону приклада.
5. Скрутить 2 самореза в заглушке рукоятки, извлечь мотор.
6. Выкрутить 2 винта в углублении рукояти.
7. Снять переводчик огня.
8. Вытянуть гирбокс.

Господа, кто занимается тюном, убедительная просьба потратить 5 минут и написать по теме пару слов.

Источник: lakkroll.ru

Пистолет Beretta M9 для страйкбола – выбор ценителя классики

beretta m9

Glock 17 (G17 от WE) gas blowback. Моя страйкбольная любовь.

В отдельной нише пистолетов для страйкбола расположены модели классической конструкции, известные широкой публике. Их реальные прототипы были сконструированы несколько десятилетий тому назад, однако до сих пор пользуются спросом в армии, полиции и других военизированных формированиях. К таким пистолетам относится Беретта М9, которая получила известность в 1990 году и продолжает активно эксплуатироваться до настоящего времени.

Обзор страйкбольного пистолета Beretta M9

Один из Airsoft клонов этого пистолета производится компанией KJW и часто выбирается в качестве дополнительного оружия. Модель подходит для любителей цельнометаллических пистолетов, которым не по нраву современные пластиковые конструкции.

Страйкбольный вариант Beretta M9 позволяет вести одиночный огонь и обладает реалистичным поведением при стрельбе, имитируя отдачу. Ее наличие обязано работе системы «блоубэк», обеспечивающей отвод затвора назад, взвод курка и перезарядку. Отзывы о модели разнятся от пользователя к пользователю, что вызвано неоднозначным отношением к реализованной конструкции и присутствующим порой дефектам.

Характеристика

  • калибр – 6 мм;
  • скорость выстрела – 90-100 м/с;
  • емкость магазина – 26 шаров;
  • масса, кг – 0,900;
  • длина, мм – 215;
  • источник энергии – «Green Gas», заправленный в магазин. Возможно использование магазинов с углекислотным баллоном (приобретаются отдельно);
  • тип пуль – пластмассовые шарики;
  • материал – цельный металл (цинковый сплав), щечки рукояти из прорезиненной пластмассы;
  • мощность – до 1 Дж;
  • тип ствола – гладкий, латунный;
  • длина ствола, мм – 105;
  • тип спуска – двойного действия, реализована система «Blowback»;
  • предохранитель – неавтоматический, флажкового типа, двусторонний;
  • тип прицельных приспособлений – нерегулируемые целик и мушка;
  • возможность установки сторонних прицельных приспособлений –ЛЦУ на передней части предохранительной скобы;
  • производитель – KJW, Тайвань;
  • цена – 5,5-6,5 тыс. руб.

Комплектация

Комплектация беретта М9

Как устроен детский пистолет?

Комплектация беретта М9

Модель не оснащена большим количеством сопутствующих принадлежностей и поставляется в аскетичном пластмассовом кейсе. В комплект входит магазин, шомпол, шестигранный ключ для регулировки «хоп-апа» и инструкция с гарантийным талоном.

Отличительной особенностью является очень подробная спецификация, в которой все детали описаны и пронумерованы, что упрощает их поиск при необходимости.

Шомпол совмещен с устройством быстрого заряжания, представляющим собою полую трубку. Чтобы зарядить магазин, внутрь трубки засыпаются шары и выталкиваются в его горловину шомполом. Это ускоряет процесс перезарядки, что важно при небольшой емкости магазина, по сравнению с бункерными системами.

Устройство, схема

Пистолет имеет классическую компоновку и удобен даже при удерживании рукой в перчатке. Большие размеры спусковой скобы, как и на оригинале, позволяют крепить ЛЦУ или тактический фонарь, не мешая пальцам стреляющей руки.

Для повышения дальности эффективного выстрела в конструкции реализован «хоп-ап». Его регулировка представляет некоторые сложности и производится специальным шестигранным ключом. Стрелять рекомендуется шарами не тяжелее 0,25 г, поскольку работа автоматической системы перезарядки забирает значительную часть энергии газа.

Видео-обзор страйкбольного пистолета Beretta M9, неполная разборка:

Используя пистолет, не следует пренебрегать средствами защиты. Мощности Beretta M9 достаточно для пробития одной стороны жестяной пивной банки, поэтому при попадании по незащищенным частям тела можно получить чувствительные синяки или даже травмы.

купить пистолет для страйкбола

Отдельную нишу среди страйкбольного оружия занимают пистолеты. Существующие конструкции позволяют подобрать и купить страйкбольный пистолет под конкретное задание на матч или привычки игрока.

Классификация страйкбольных гранат, смотреть тут как сделать самодельную страйкбольную гранату своими руками смотреть.

Особенности разборки, сборки пистолета

Неполная разборка требуется для проведения периодической чистки после интенсивных стрельб на открытом воздухе. Порядок разборки пистолета следующий:

  1. вынимаем магазин;
  2. поворачиваем флажок перед спусковой скобой вниз;
  3. снимаем затвор, выдвигая его вперед;
  4. достаем направляющий стержень с пружиной и сам ствол.

Все детали необходимо разложить отдельно друг от друга, а пружину придерживать при вынимании, чтобы не потерять. Сборку производить в обратном порядке.

Взрыв-схема страйкбольного пистолета Беретта М9

Взрыв-схема страйкбольного пистолета Беретта М9

Чистка деталей пистолета производится промасленной ветошью, а избытки масла вытираются сухой тканью. Труднодоступные места можно обработать зубной щеткой – так вычищаются даже сильно загрязненные участки.

Возможный тюнинг (апгрейд)

Существенное улучшение пистолета не относится к задачам тюнинга – этому мешают небольшие размеры конструкции и недостаток свободного пространства внутри. Преимущественно апгрейд заключается в устранении возможных дефектов, мешающих ведению стрельбы. Самостоятельно можно сделать следующее:

  1. отрегулировать «хоп-ап». Это кардинально меняет дальность полета шара при выстреле;
  2. устранить люфт магазина, приводящий к его периодическому выпадению. Для решения проблемы можно установить металлическую защелку магазина вместо пластмассовой или заменить поджимающую пружину. Чтобы это сделать, придется снять левую накладку рукояти, после чего вытащить фиксатор магазина вместе с пружиной;
  3. поставить глушитель – лучше всего подходит модератор от страйкбольного MP-5. Перед его установкой необходимо купить металлическую втулку для ствола и заменить ею пластмассовую. Эффективность глушителя невелика, однако позволяет соответствовать образу на реконструкциях или тематических соревнованиях.

Преимущества и недостатки

  1. удобное прицеливание благодаря контрастным белым точкам на целике и мушке;
  2. возможность использовать магазины с баллоном CO2, что более удобно в холодную погоду;
  3. прочный сплав, из которого изготовлен затвор (предупреждает появление трещин при частой стрельбе);
  4. антуражность.
  1. при постановке на предохранитель не происходит безопасного спуска курка;
  2. присутствует небольшой люфт затвора относительно рамы;
  3. при поломке сложно найти в продаже отдельные детали;
  4. легко снимающийся предохранитель, повышающий вероятность случайного выстрела.

Стрельба из пистолета для страйкбола Beretta M9:

Беретта М9 от KJW относится к моделям, которые одни стрелки считают оптимальными и продуманными, а другие ругают за отдельные недоработки. Если не принимать во внимание некоторые спорные конструкторские решения (ненадежная система предохранителя, газовый «блоубэк», уменьшающий мощность и др.), то пистолет производит приятное впечатление и относится к категории «must have».

Источник: podpricelom.com

Полная разборка пневматических пистолетов Gletcher BRT 92FS и Cybergun GSG 92

В боевом аналоге 65 деталей, в этом более 80. И многие из них очень мелкие. Любой, кто имеет опыт разбора подобных ‘швейных машинок’ знает, что делать это нужно очень аккуратно. В незахламленном помещении, с хорошим освещением. Что бы было легче искать, пролетающие мимо лица детали.

1)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Извлекаем магазин. Нажимаем на кнопку, на правой стороне пистолета. Поворачиваем по часовой стрел флажок на левой стороне, до щелчка.

2)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Сдвигаем вперед затвор. Направляющую затвора утапливаем вперед, поворачиваем и вынимаем ствол.

3)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Вынимаем направляющую. Неполная разборка окончена.

Приступаем к полной.
Из фиксатора ствола выбиваем два штифта. У меня первый выпал сам, а второй выбил с трудом. Он оказался погнут. Одной рукой тянем фальшь ствол в одну сторону, другой, казенник (он же фиксатор ствола) с внутренним стволом в другую. Выкручиваем винт, разделяем две половинки.

Читайте также:  Как оформить охотничий билет на госуслугах

4)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Извлекаем латунный стволик и демпфер с пружиной. Он гасит движение ствола при стрельбе. На стволике две прокладки. Маленькая, спереди (на схеме ее нет), центрует и фиксирует ствол. Задняя фиксирует ствол, фиксирует пульку через прорезь в стволе (ствол установлен прорезью наверх) и обхватывает трубку движка. Ствол имеет два поперечных и одну кольцевую прорези, для надежной фиксации.

При сборке нужно поставить все как было. На данном этапе я отполировал все трущиеся поверхности и смазал демпфер.
В двух половинках казенника (фиксатора ствола) видны прорези под детали, которых нет, это наследие от хоп-апа. Детали что в страйкбольных агрегатах позволяют закручивать пульки. На схеме они есть (Z20, L3, L18).

Откручиваем винт в задней части затвора.

5)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Вынимаем стальную пластину на ней две возвратных пружины. Ее можно отполировать. Под пластиной стоит движок (газораспределительная камера). Снимается пластина с небольшим усилием, ставится тоже. Извлекаем из движка поршень и пластиковый клапан.

6)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Эта деталь вызывает больше всего вопросов. Она бывает двух вариантов. Как на схеме (короткая) и как у меня (длинная). Короткая, обычно, ставится с пружиной, длинная без. Непосредственно эта деталь отвечает за распределение/перераспределение газа в камере.

Позаимствовано на просторах Интернета:
Короткий.
7)Отличная статья по пролной разборке GSG-92 или BRT-92fs
Длинный, дополнен пружиной, местными умельцами. Ниже описано как.
8)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Наличие пружины не обязательно, как и ее отсутствие. Пружина увеличивает расход газа, скорость пули (как следствие), и делает работу автоматики более стабильной. Если верить камрадам. Сам не проверял. Если такой пружины нет, ее можно купить в страйкбольном магазине или сделать из пружины подователя шаров.

Подглядел в соседней ветке такой рецепт: 1см пружины подователя, первый виток немного разжат, последний поджат. Этим витком пружина надета на клапан. Отверстие в нозле рассверливается изнутри сверлом 6мм, вручную, на глубину 1см.

Продолжаем разбирать.
Выкручиваем винт из поршня, снимаем манжету. Она приклеена (плохо, но приклеена). Винт тоже с фиксирующим составом. Бытует мнение, что объем газораспределительной камеры можно уменьшить. Это сократит расход газа.

Есть несколько вариантов. Подложить под манжету шайбы. Залить манжету (главный вопрос, чем заливать, обычный герметик скорее всего отвалится), изготовить новую, потолще и пошире, купить в страйкбольном магазине. Пример на фото.

9)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Или изготовить самому. Например из фторопласта с установкой резиновых колец.
При этом можно значительно уменьшить мертвый объем камеры. За счет изменения формы манжеты так, что бы клапан утапал в ней.
Фотошопный пример, на основе детали от аирсофтного двигателя.

10)Отличная статья по пролной разборке GSG-92 или BRT-92fs

11)Отличная статья по пролной разборке GSG-92 или BRT-92fs

На фото видно, что объем излишен.

12)Отличная статья по пролной разборке GSG-92 или BRT-92fs

13)Отличная статья по пролной разборке GSG-92 или BRT-92fs

На фото клапан в открытом состоянии, но он не достает до манжеты.

Размеры штатной манжеты в мм.
14)Отличная статья по пролной разборке GSG-92 или BRT-92fs15)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Затвор разобран, можно полировать места соприкосновений с другими деталями.

Идем дальше. Вновь нажимаем на кнопку на правой стороне рамы (та, что фиксирует флажок). Но на этот раз сильнее. Теперь проворачиваем флажок. Извлекаем флажок и кнопку.

Кнопка имеет пружину и выходит с усилием.
Снимаем левую накладку рукоятки. Снимаем затворную задержку. Поворачиваем вверх и тянем на себя. На ней пружина, запоминаем ее положение.
Ослабляем шестигранный винт на предохранителе. Для него подходит шестигранный ключ на 1,5 мм.

16)Отличная статья по пролной разборке GSG-92 или BRT-92fs

ВНИМАНИЕ в предохранителе стоит пружина и шарик (очень маленький).

17)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Берем любую стальную пластину, что угодно. Керним возле основания, ставим перед предохранителем в том месте, где будет шарик. Медленно снимаем предохранитель. Шарик попадает в лунку от керна и не летает по всей комнате. Лично я его искал четыре раза. Один раз при съеме, и три при установке.

Без такой пластины.

Снимаем правую накладку.

18)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Снимаем отсечку с пружиной. Запоминаем, как стоит пружина. С помощью этой отсечки производитель и решает, будет у агрегата режим авто или нет. Если купили авто — радуемся. Если нет, срезаем выступ.

Снимаем пружину тяги и саму тягу.

19)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Извлекаем предохранитель, на нем надета деталь (допустим передаточный рычаг), у нее только одно правильное положение. Зубом вниз.

20)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Извлекаем фиксатор магазина. Давим на него с правой стороны, вперед и внутрь. На нем пружина. Его можно перевернуть и тогда магазин можно извлекать левой рукой. Можно купить два пистолета и на одном переделать кнопку.

Полируем детали в местах соприкосновения.

Извлекаем штифты :2,3.

21)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Если они раньше не выпали.
Из рукоятки извлекаем утяжелитель. В нем пружина (боевая) и упор.

22)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Извлекаем штифт :1. Вынимаем из рамы пистолета модуль УСМ (ударно — спускового механизма).

23)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Полируем раму пистолета в местах соприкосновения.
Разбираем УСМ. Для начала можно извлечь пружину из окошка, обведенного голубым цветом. Эта пружину устанавливается снаружи, после сборки механизма. Значит, и извлекать ее надо до разборки. Выкручиваем два винта. В моем случае они прилично ослаблены. Есть штифт (F12 на схеме), я его не трогал. Раскрываем две половинки, аккуратно. При этом наблюдаем за пружинкой на штифте F12.

Убираем спусковой крючок. На бойке лежит деталь белого цвета, ее пружину мы уже сняли.

24)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Снимаем все остальное, внимательно запоминаем, где что было. И как стояли пружины.

25)Отличная статья по пролной разборке GSG-92 или BRT-92fs 26)Отличная статья по пролной разборке GSG-92 или BRT-92fs27)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Теперь мы видим, что курок бьет по ударнику, выступом. А сам ударник расположен под углом, как и его зуб. Полируем корпус УСМ внутри, где детали и снаружи где ходит затвор. Полируем детали, смазываем и собираем в обратном порядке.

28)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Осталось разобрать магазин.

29)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Выкручиваем винт, извлекаем дно шахты, пружину, подаватель. Выбиваем штифт, снимаем верх, извлекаем резиновую вставку.

30)Отличная статья по пролной разборке GSG-92 или BRT-92fs

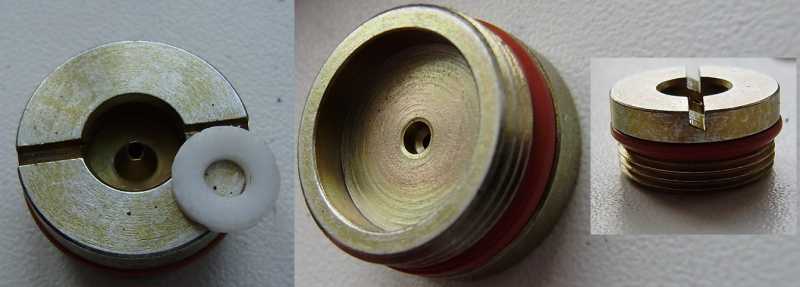

Эту вставку, при сборке, я посадил на герметик (чтоб было). Выкручиваем клапан, извлекаем наружные прокладки.
Сам клапан сборный и имеет переднюю — фторопластовую и внутреннюю — резиновую прокладки.

31)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Разбирать не пробовал. Слышал, что штифт клапана можно выбить через маленькое отверстие. Правда или нет, не знаю. На моем экземпляре не было одной прокладки (голубая (на фото магазин купленный отдельно, и там она есть)).

32)Отличная статья по пролной разборке GSG-92 или BRT-92fs

33)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Ее размер 12х1мм.

Купил в магазине сантехники схожую (бензо-маслостойкую) 10р.

Осталось выкрутить обтюратор. У него левая резьба.

34)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Вот собственно и все.
Разбирается достаточно легко. Собирается тоже. За исключение пары моментов: в УСМ много мелких деталей и почти все они подпружинены. Собирал все в правой части (так как на фото). Пружину верхнего шептала (на фото установлена на шестигранник) устанавливал последней, перед тем как сомкнуть корпус.

Ну и шарик в предохранителе. Может магнит рядом класть? ..

35)Отличная статья по пролной разборке GSG-92 или BRT-92fs

Статья честностырена >>>отсюда Просмотреть отзывы

Источник: www.air-gun.ru

G G Combat Machine 16 до коробки передач.

Шаг 1

Перед разборкой пистолета было бы неплохо сделать один выстрел в полуавтоматическом режиме. Это ослабит натяжение пружины и немного облегчит разборку коробки передач.

Начните со снятия нижней части защитного щитка, как при установке батареи.

Отсоедините два провода, выходящие из приемника, от небольшого сегмента проводки с помощью предохранителя и штекера Tamiya.

Используя перфоратор или штангу, вытолкните передний приемный штифт слева направо, как показано на рисунке. Примечание: штифт зафиксирован в приемнике и не отделится от него, поэтому не пытайтесь его вытолкнуть.

slide

slide

slide

Шаг 2

После того, как штифт убран, уберите верхний приемник вперед. Вы заметите, что ручка зарядки зацепится за небольшой выступ в верхней части коробки передач. Просто слегка потяните ручку зарядки назад и поднимите ее над выступом.

Продолжайте тянуть верхний приемник вперед, пока две половины не разделятся. Не тяните за провода слишком сильно, если они застряли, просто осторожно вытяните их.

slide

slide

slide

Шаг 3

Используя шестигранный ключ 2 мм, удалите два маленьких винта, которые удерживают пластину рукоятки пистолета на месте.

Сняв пластину, вы увидите мотор и два провода, прикрепленные к ней. Осторожно поднимите провода от клемм двигателя. Обратите внимание на ориентацию двигателя и проводов, вам нужно будет переустановить их позже.

Вытащите мотор из пистолетной рукоятки.

slide

slide

slide

Шаг 4

С помощью крестообразной отвертки № 1 выверните два винта, которыми пистолетная рукоятка крепится к коробке передач. Обратите внимание, что в пистолетной рукоятке и коробке передач есть четыре отверстия, но только два из них будут иметь винты. Винты будут расположены по диагонали друг от друга и могут быть переустановлены в любой диагональной конфигурации.

Снимите пистолетную рукоятку и соблюдайте осторожность при отводе проводов.

slide

slide

slide

Шаг 5

Снимите шток, подняв регулировочный рычаг, как показано на рисунке, и одновременно сдвинув его назад с буферной трубки.

С помощью крестообразной отвертки № 2 снимите один винт с задней стороны буферной трубки.

slide

slide

slide

Шаг 6

Вставьте маленький изогнутый наконечник в заглушку буферной трубки и вытащите его.

С помощью крестообразной отвертки № 1 снимите длинный винт, удерживающий буферную трубку на коробке передач.

Снимите буферную трубку и концевую пластину приемника с нижнего приемника.

slide

slide

slide

Шаг 7

С помощью крестообразной отвертки № 0 выкрутите винт, удерживающий кнопку фиксации магнита на месте.

Снимите кнопку захвата магнита и пружину захвата магнита.

Вытащите защелку с другой стороны.

slide

slide

slide

Шаг 8

Выдвиньте маленький штифт приемника справа налево, как показано Важно, чтобы вы делали это в этом направлении, потому что штифт установлен на заводе слева направо и имеет накатанную поверхность на одном конце, чтобы удерживать его на месте.

Выдвиньте задний палец для снятия. В отличие от передней булавки, эта будет полностью отделена от приемника.

slide

slide

slide

Шаг 9

Установите селекторный переключатель в полуавтоматическое положение и снимите коробку передач с нижнего приемника, потянув его вверх и немного вперед.

slide

slide

slide

Шаг 10

Вы можете разобрать внутренний ствол и узел прыжка, отрегулировав прыжок до минимального значения (поверните ручку против часовой стрелки до упора), удалив небольшой зеленый зажим на нижней стороне узла прыжка, затем потянув ствол из. Вы также можете убрать подпрыгивающий выступ и небольшое латунное кольцо, которое помогает поддерживать ствол.

slide

slide

slide

Шаг 11

Удалите восемь винтов редуктора с помощью крестовой отвертки №2 (обратите внимание, что в старых версиях винты, скорее всего, будут иметь шестигранные гнезда и потребуют 2-миллиметровый шестигранный драйвер вместо крестообразного).

Переверните коробку передач так, чтобы передняя часть была направлена ​​направо. Вставьте небольшой инструмент через заднюю часть коробки передач, чтобы удерживать направляющий стержень пружины вниз при открытии коробки передач.

Поместите большой палец на цилиндр, как показано, и удерживайте его. Указательным пальцем осторожно откройте коробку передач сверху, удерживая цилиндр и направляющую пружины внизу.

slide

slide

slide

Шаг 12

Снимите правую половину коробки передач, удерживая цилиндр и направляющую пружины внизу. Если вы заранее сделали один выстрел на полуавтоматическом режиме, поршень должен быть полностью вперед. В противном случае он может быть взведен наполовину, увеличивая натяжение пружины и, возможно, вызывая выпадение передач при открывании коробки передач.

slide

slide

slide

Шаг 13

Снимите цилиндр, поршень, пластину толкателя и узел воздушного сопла, подняв его. Будьте осторожны, чтобы не потерять пружину толкателя при этом.

Обратите внимание, что каждая шестерня может иметь одну или несколько прокладок. Держите каждую прокладку в исходном положении и будьте осторожны, чтобы не перепутать и не потерять при снятии шестерен. Каждая коробка передач имеет уникальную конфигурацию прокладок.

После того, как шестерни сняты, осторожно поднимите противозадирную защелку и не потеряйте прикрепленную к ней маленькую пружину.

slide

slide

slide

Шаг 14

Снимите курок и спусковую пружину.

С помощью крестообразной отвертки № 00 выверните небольшой винт, удерживающий жгут проводов.

Снимите жгут проводов, отцепив пружину толкателя спускового крючка, подняв жгут сверху и затем сдвинув его вверх. Иногда эта часть может быть немного жесткой, когда новый.

slide

slide

slide

Шаг 15

Переверните коробку передач, и вы увидите селекторную пластину. Чтобы убрать это, вам сначала нужно убрать очень маленькую пружину. Это может быть выполнено с помощью инструмента для подбора и должно быть сделано очень осторожно, чтобы не потерять пружину.

После того, как пружина снята, сдвиньте пластину селектора вперед и вытащите ее, начиная с нижнего правого края, как показано на рисунке.

slide

slide

slide

Шаг 16

Сдвиньте пластину селектора назад, чтобы снять ее.

Теперь коробка передач должна быть полностью разобрана, за исключением рычага безопасности и рычага отсечки. Каждый из них удерживается на месте одним винтом и может быть легко удален, но обычно в этом нет необходимости.

slide

slide

slide

Комментарии

Пока еще нет ниодного комментария, оставьте комментарий первым!

Источник: isfix.ru

Обзор страйкбольного пистолета Макарова

Страйкбольный пистолет Макарова KC-44DNH был разработан в Тайване специально для тактических военных игр. В качестве прототипа использовалось боевое оружие, однако нельзя сказать, что модель в точности копирует внешний вид или конструктивные особенности легендарного ПМ.

Что такое страйкбольный пистолет Макарова

Для начала стоит отметить, что далеко не каждый пневматический пистолет может считаться страйкбольным. Во-первых, модель должна иметь не слишком большую мощность (желательно до 3 Дж), иначе стрельба по людям будет травмоопасной. Во-вторых, начальная скорость пули должна колебаться в районе от 100 до 150 м/с, иначе снаряд либо не долетит до цели, либо будет обладать большой пробивной силой. Ну и в-третьих, такое оружие должно обязательно использовать в качестве пуль специальные пластиковые шарики, которые не причиняют большого урона противнику, но издают характерный звук при попадании.

Страйкбольный пистолет Макарова

Что представляет собой страйкбольный пистолет Макарова? Пожалуй, обычный пневмат, но с техническими характеристиками, заточенными под военные игры. Оружие рекомендуется использовать только в качестве дополнительного, поскольку оно не обладает автоматической системой перезарядки (подавать патрон в ствольную коробку придется вручную). Зато тайваньская модель неплохо копирует внешний вид боевого оружия (пусть и не так хорошо, как MP-564K-20 от ИЖМАША).

Технические характеристики страйкбольного Макарова

Чтобы лучше понять, что представляет собой то или иное оружие, рекомендуется как следует ознакомиться с его техническими характеристиками. Помочь в этом может оружейный паспорт, отыскать который можно в коробке с пневматикой (идет в абсолютно любом комплекте). Вот те показатели, которые можно там найти:

Характеристика Параметр
Калибр 6 мм
Длина ствола 75 мм
Тип ствола нарезной
Тип боеприпаса пластмассовые шарики
Емкость магазина 13 патронов
Скорость выстрела до 135 м/с
Темп стрельбы 20 выстрелов в минуту
Мощность 1,7 Дж
Прицел мушка, ласточкин хвост
Энергетический источник баллон с воздухом
Вес 700 грамм

Глядя на технические характеристики, сразу же бросается в глаза то, что модель имеет легкий вес. Такого показателя удалось добиться за счет использования пластиковых деталей при изготовлении корпуса. Пистолет могут без труда использовать как мужчины, так и девушки (даже подростки). Однако это не лучшим образом сказалось на его прочности.

Также модель имеет укороченный ствол, по сравнению с боевым аналогом (96 миллиметров). Это было сделано для того, чтобы повысить начальную скорость пули на средних и коротких дистанциях. Однако из-за такой особенности пострадала кучность стрельбы на больших расстояниях (хотя нельзя не отметить, что пистолеты в страйкболе обычно применяются в тесных помещениях).

Ну и особого упоминания заслуживает тот факт, что страйкбольный пистолет обладает возможностью для модификации, ведь на нем установлена 11-ти миллиметровая прицельная планка «ласточкин хвост», под которую заточено большинство известных апгрейдов. При желании можно также установить под ствол дополнительное крепление для установки фонарика или лазерного указателя.

Конструкция

Теперь поговорим немного подробнее о конструкции оружия. Всем известно, что пистолет Макарова отличается тем, что его может разобрать даже профан. Причина тому кроется в том, что в модели отсутствуют какие-либо сложные системы и механизмы. Что касается страйкбольного пистолета, то следует выделить несколько конструктивных особенностей:

  1. Газовый баллон. В качестве главного источника энергии в страйкбольном пистолете используется резервуар со сжатым углекислым газом (СО2). Однако это не тот 12-граммовый газовый баллон, что обычно стоит в пневматике. Данный резервуар отличается меньшим весом (10 грамм), но увеличенным количеством атмосфер, что позволяет использовать пистолет гораздо более длительный срок, но при этом не получать на выходе слишком большую скорость пули.
  2. Прокладки. Производитель решил не заморачиваться с использованием резиновых деталей, предотвращающих потерю дульной энергии. Благодаря отсутствию прокладок, мощность пистолета остается пригодной для страйкбола, а проводить полную разборку модели становится в разы проще. Однако многие владельцы утверждают, что из-за этой особенности оружие обладает слишком высокой громкостью во время выстрела.
  3. Использование алюминиевых деталей, вместо стальных. Тайваньский оружейный завод решил сократить вес оружия за счет применение деталей, выполненных из специального высокопрочного алюминиевого сплава. Нельзя сказать, что это сильно отразилось на весе, однако показатель прочности и срок эксплуатации оружия сократились в разы. Хотя если не ронять пистолет об асфальт, то все будет в порядке.

И это лишь основные конструктивные особенности, которые можно выделить. Что касается остальных систем, то они не отличаются чем-либо от других моделей. Все та же полуавтоматическая система подачи пуль в ствол с помощью перезарядки, все тот же неудобный предохранитель под спусковым крючком, который получил кучу негативных отзывов.

Модели ПМ для страйкбола

Существует довольно много моделей страйкбольного оружия, которые использовали в качестве прототипа легендарный пистолет Макарова. Большинство из них выпускаются в Тайване, Россией или Китаем. Вот несколько вариантов, которые могут послужить хорошей альтернативой упомянутому KC-44DHN:

  1. Galaxy G29B. Один из самых популярных страйкбольных пистолетов бюджетного класса. Его стоимость редко превышает 1500 рублей. Такая низкая цена достигается за счет невысоких технических характеристик (дульная энергия — 1 Дж, а скорость пули — в районе 90 м/с). Подходит для стрельбы на небольших дистанциях.
  2. Baikal MP-659K. Пневматический пистолет, выпущенный Ижевским механическим заводом. Обладает отличным качеством, а также безупречным внешним видом (полностью копирует внешний вид ПМ). Технические характеристики подходят для страйкбола (дульная энергия — 3 Дж, скорость пули – 150 м/с). Обойдется модель в 7000 рублей.
  3. Stalker-ПМ. Классический пружинно-поршневой страйкбольный пистолет, который появился на рынке недавно, но уже зарекомендовал себя с лучшей стороны. Несмотря на довольно низкую стоимость (около 2500 рублей), для оружия характерна высокая надежность и хорошая эргономика.

И это лишь малая часть того, что есть на рынке. При желании можно подобрать страйкбольный пистолет под практически любые требования. Если же покупать кота в мешке не хочется, то можно остановить свой выбор на обозреваемой модели KC-44DHN.

Достоинства и недостатки модели

Несмотря на то, что пистолет KC-44DHN зарекомендовал себя с лучшей стороны, он все равно не лишен недостатков. Поэтому прежде чем отправляться в магазин за покупкой, рекомендуется ознакомиться с блоком, в которых представлены плюсы и минусы оружия:

Преимущества Недостатки
Есть возможность для модернизации (например, установки коллиматора) Оружие отличается низким показателем прочности (из-за применения пластиковых и алюминиевых деталей)
Низкая стоимость для пистолета, который неплохо копирует внешний вид ПМ В модели не применяются некоторые системы, за которые люди любят боевое оружие (например, механический взвод курка)
Легкий вес (обеспечивает возможность быстрого прицеливания) Из-за слишком короткого ствола оружие плохо помещается в классическую кобуру (своего чехла в комплекте у модели нет)
Оружие не отличается прихотливостью в процессе эксплуатации Ремонтный комплект придется докупать за дополнительную стоимость (в комплекте не идет даже ЗИП-набор)

Для кого-то перечисленные недостатки могут показаться критичными. Однако не стоит забывать, что оружие не лишено и положительных сторон. Кроме того, с большинством «косяков» инженеров можно бороться самостоятельно, проведя модернизацию модели.

Комплектация ПМ

Как уже говорилось ранее, модель KC-44DHN отличается довольно скудной комплектацией. Скорее всего, производитель решил сделать главный акцент именно на низкой стоимости оружия (если бы в наборе шли детали на замену, то ее бы пришлось поднять). Сегодня приобрести страйкбольный ПМ можно примерно за 3500 тысячи рублей. Помимо самого оружия, в коробке отыщется следующее:

Комплектация пистолета Макарова

  1. Инструкция по эксплуатации – в ней написано все, что касается обслуживания пистолета.
  2. Оружейный паспорт – обязательный документ при ношении оружия в людном месте.
  3. Гарантийный талон – необходим для того, чтобы провести бесплатный ремонт.

Что касается последнего документа, то он заслуживает отдельного упоминания. Как правило, гарантия на KC-44DHN предоставляется сроком на 1 год от магазина. Однако у покупателя есть возможность взять гарантию от самого производителя, которая предоставляется на 2000 выстрелов (если пистолет поломается ранее, то оружейный завод пришлет новый образец на замену).

Разборка пистолета ПМ

Неполная разборка KC-44DHN практически ничем не отличается от той процедуры, которая проводится с боевым пистолетом Макарова. Чтобы добраться до газового баллона или почистить ствол, придется следовать определенному алгоритму действий. Вот инструкция от самого производителя:

  1. Вытащите магазин с патронами.
  2. Отдерните затвор резким движением руки.
  3. Извлеките пулю из патронника.
  4. Нажмите на спусковой крючок.
  5. Отодвиньте вниз скобу.
  6. Отделите затвор от ствола.
  7. Извлеките возвратную пружину.

После этого можно проводить ремонтные работы или заменять газовый баллон на новый. Если же поломка кроется в какой-то из систем, то придется осуществлять полную разборку. При этом важно аккуратно обращаться с мелкими деталями, иначе они могут повредиться в процессе.

Отзывы о страйкбольном пистолете Макарова

Чтобы лучше понять, стоит ли пневматический пистолет покупки, следует также прочесть отзывы, оставленные владельцами в интернете. В нашей статье мы собрали самые интересные из тех, что были найдены на различных оружейных форумах и сайтах:

Борис Быков, 34 года. г. Владивосток:

— Пользуюсь страйкбольным пистолетом Макарова уже около 2-х лет. Не скажу, что оружие идеальное, но своих денег оно определенно стоит. Не раз получалось выигрывать партию только потому, что помимо основного ствола, у меня за поясом был пневмат. Технические характеристики хорошие, есть возможность для модификации, цена демократичная – что еще нужно?

Владимир Васильев 22 года. г. Крымск:

— Никогда не думал, что тайваньскому оружейному заводу удастся создать настолько хорошую копию Макарыча. Само собой, за 3500 тысячи рублей ожидать многого не следует, однако пистолет неплохо показывает себя на страйкболе. Модель проста в обращении и не требует частого обслуживания. Жаль лишь то, что докупать ключи и ремонтный комплект придется отдельно.

Максим Канабрицын, 31 год. г. Майкоп:

— Честно, я в восторге от этого пистолета. Изначально думал, что оружие сломается после первого же месяца использования на страйкболе. Однако если не ронять его о бетон, то все будет в порядке. Понравилось то, что можно устанавливать на пневмат дополнительный обвес. Я почти сразу же поставил на него лазер, чтобы с большей вероятностью попадать по противникам.

Всем рекомендую этот недорогой, но хороший ПМ.

KC-44DHN – это неплохая модель пневматического пистолета для развлекательной стрельбы. Само собой, оружие не подойдет для тренировочной стрельбы или охоты. Зато на него не придется тратить половину своей зарплаты.

Источник: pnevmatiky.net

Рейтинг
( Пока оценок нет )
Загрузка ...
